RVL系列-高品质铝电解电容器缔造者

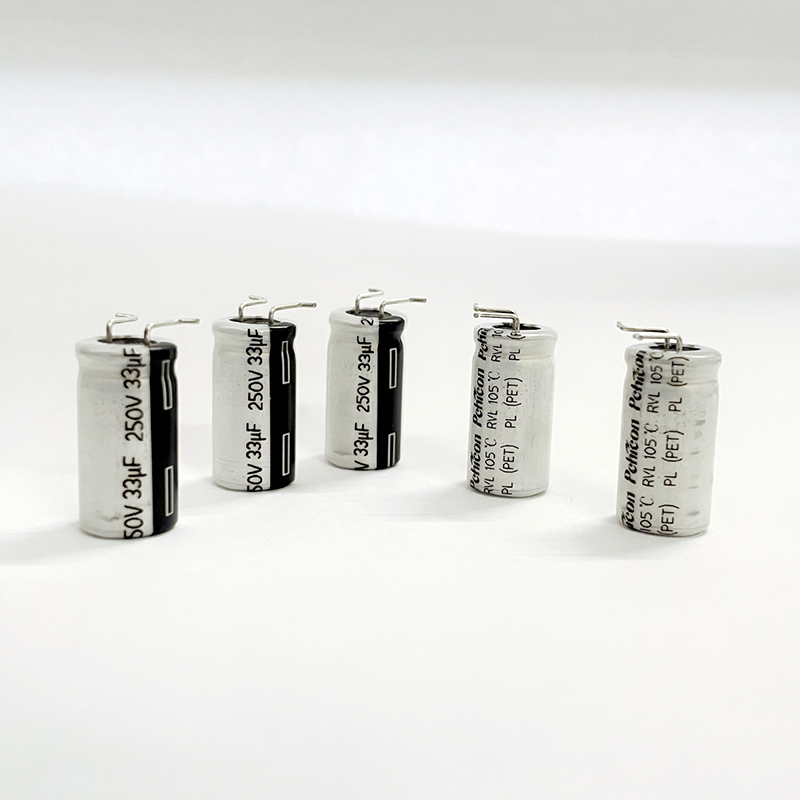

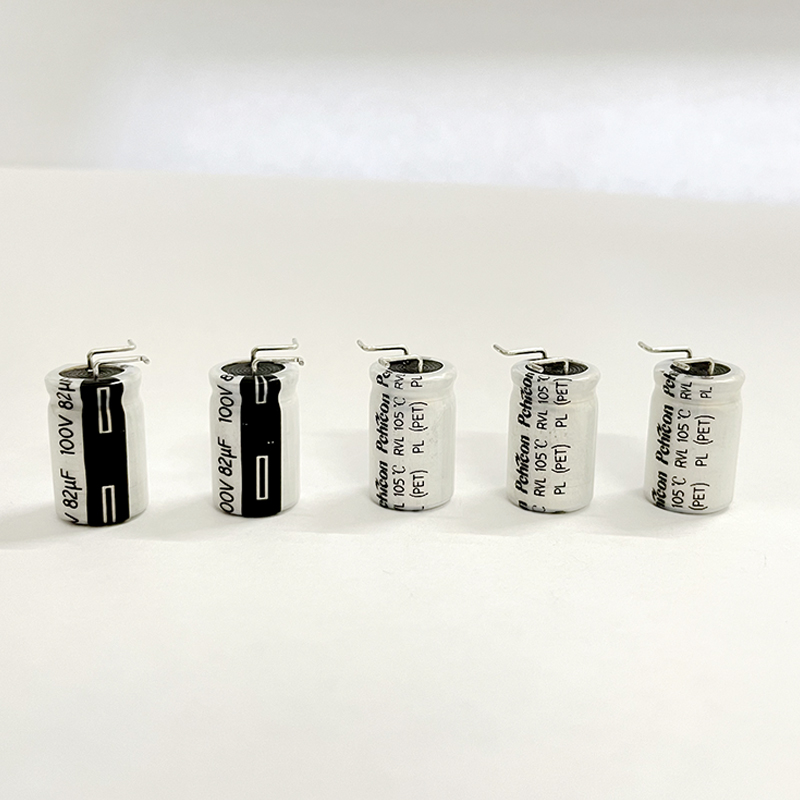

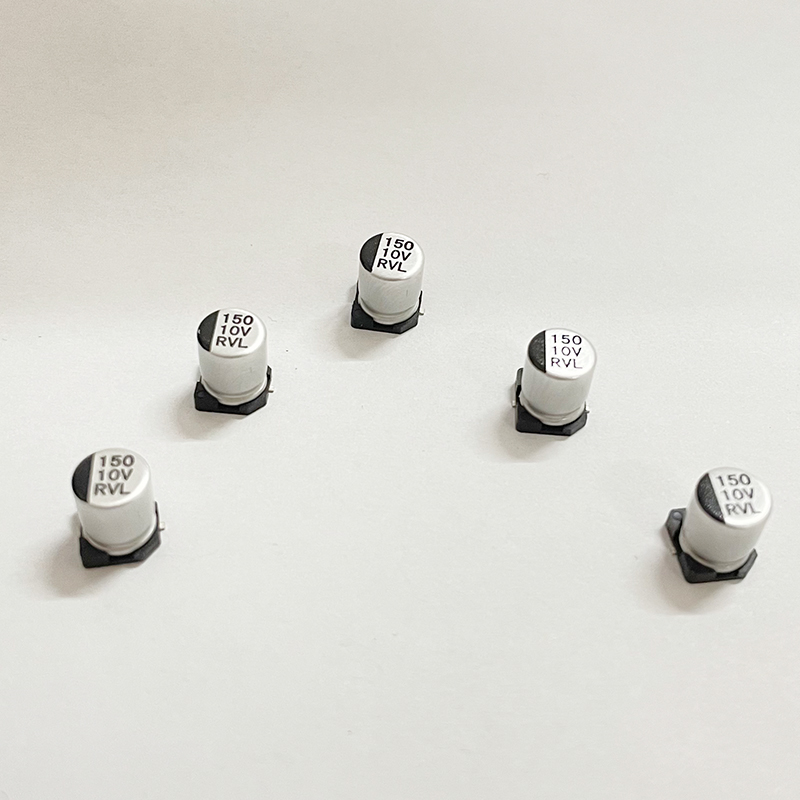

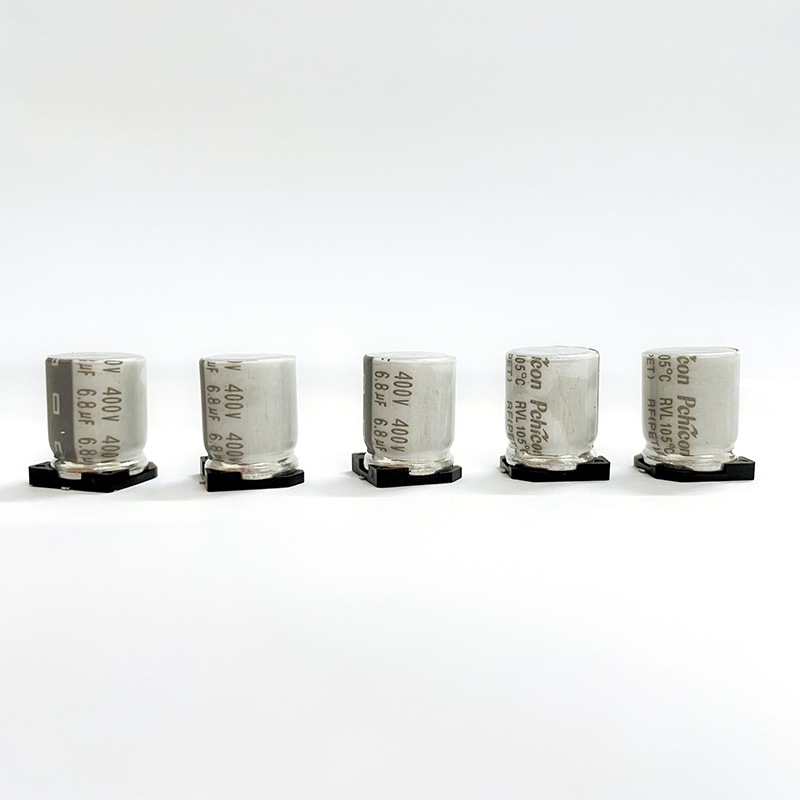

RVL系列

● 贴片，长寿命品

● 适用于高密度，全自动表面贴装，高温回流焊

● 符合RoHS

特点	贴片，长寿命品
温度	-40～+105℃
额定电压	10V～450V
容量	1~470μF
寿命	5K~6K Hrs

咨询热线：+86 0737 222 1166

主要技术性能尺寸图纹波电流频率校正因子标准品一览表

项目Item	特性Characteristics
工作温度范围 Operating temperature range	-40～+105℃

额定电压范围 Rated voltage range	10～450Vdc

标称容量允许偏差 Nominal capacitance tolerance	±20%														（at25℃120Hz）

漏电流 Leakage current	10～100Vdc			160～450Vdc					25℃				25℃，120Hz				25℃
	I=0.03CV or 4μA2min Whichever is greater			I=0.04CV+100μA1min					I：漏电流 I：Leakage current				C：标称容量 C：Nominal capacitance				V：额定电压 V：Rated voltage

损失角正切值(tanδ) Dissipation factor	额定电压(Vdc)Rated voltage			10	16	25	35	50	63	100		160	200	250	400	450	at25℃120Hz
	tanδ(Max)			0.30	0.26	0.16	0.14	0.14	0.14	0.12		0.20	0.20	0.20	0.24	0.24
	当容量大于1000μF时，容量每增加1000μF，tanδ增加0.02 Capacitance＞1000μF：tanδ increases by 0.02 for each 1000μF from below value

温度特性 Temperature characteristics	额定电压(Vdc)Rated voltage			10	16	25	35	50	63	100		160	200	250	400	450	at 120Hz
	阻抗比Max Impedance ratio	Z(-25℃)/Z(+20℃)		3	2	2	2	2	2	6		6	6	6	6	6
		Z(-40℃)/Z(+20℃)		8	6	4	3	3	3	10		10	10	10	16	16
耐久性 Load life	在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃, after continuous loading of DC votage and rated ripple current for specified time, the product shall be tested after its temperature back to 25℃, and following requirements should be met:


	Rated voltage		10~100Vdc					160~450Vdc							Φ D (mm)			Life(Hrs)
	容量变化 Capacitance change		≤初始值的±30% ≤±30% of the initial value					≤初始值的±20% ≤±20 of the initial value

	损失角正切值 Dissipation factor		≤初始规格值的300% ≤300% of the initial specification value					≤初始规格值的200% ≤200% of the initial specification value							ΦD≤6.3			5000

	漏电流 Leakage current		≤初始规格值 ≤the initial specification value					≤初始规格值 ≤the initial specification value							8≤ΦD≤12			6000

高温贮存 Shelf life	在105℃环境中，无负载放置1000小时后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃with 1000 hours of no load, the product shall be tested after its temperature back to 25℃, and following requirements should be met:


	Rated voltage		10~100Vdc								160~450Vdc
	容量变化 Capacitance change		≤初始值的±30% ≤±30% of the initial value								≤初始值的±20% ≤±20% of the initial value

	损失角正切值 Dissipation factor		≤初始规格值的300% ≤300% of the initial specification value								≤初始规格值的200% ≤200% of the initial specification value

	漏电流 Leakage current		≤初始规格值200% ≤200% of the initial specification value								≤初始规格值200% ≤200% of the initial specification value

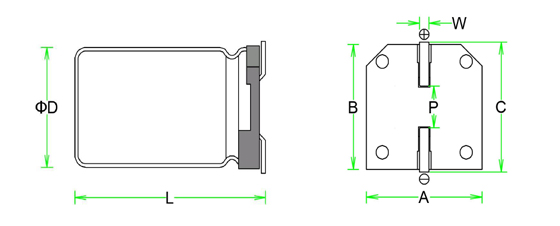

尺寸Size D*L(mm)	D ±0.5	L ±0.5	A ±0.2	B ±0.2	C ±0.2	W	P
6.3*7.7	6.3	7.7	6.6	6.6	7.2	0.5~0.8	1.9
6.3*10.5	6.3	10.5	6.6	6.6	7.2	0.5~0.8	1.9
8*10.5	8.0	10.5	8.3	8.3	9.0	0.7~1.1	3.1
8*12.5	8.0	12.5	8.3	8.3	9.0	0.7~1.1	3.1
8*13.5	8.0	13.5	8.3	8.3	9.0	0.7~1.1	3.1
8*15.5	8.0	15.5	8.3	8.3	9.0	0.7~1.1	3.1
10*10.5	10.0	10.5	10.3	10.3	11.0	0.7~1.1	4.5
10*12.5	10.0	12.5	10.3	10.3	11.0	0.7~1.1	4.5
10*13.5	10.0	13.5	10.3	10.3	11.0	0.7~1.1	4.5
10*16.5	10.0	16.5	10.3	10.3	11.0	0.7~1.1	4.5
12.5*13.5	12.5	13.5	13.0	13.0	13.7	1.0~1.3	4.5
12.5*16	12.5	16.0	13.0	13.0	13.7	1.0~1.3	4.5

Freq(Hz) Cap(μF)	120	1k	10k	100k
16~450	0.50	0.80	0.90	1.00

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(mA) Rated ripple current
10	33	5*7.7	0.30	65
	150	6.3*7.7	0.30	98
	220	8*10.5	0.30	260
	330	10*10.5	0.30	380
	470	10*10.5	0.30	510
16	47	5*7.7	0.26	85
	100	6.3*7.7	0.26	130
	220	8*10.5	0.26	430
	330	8*12.5	0.26	460
	470	10*10.5	0.26	660
25	33	5*7.7	0.16	85
	47	6.3*7.7	0.16	130
	100	6.3*7.7	0.16	160
	220	8*10.5	0.16	500
	330	10*10.5	0.16	710
35	10	5*7.7	0.14	82
	10	6.3*7.7	0.14	82
	22	5*7.7	0.14	90
	22	6.3*7.7	0.14	92
	33	6.3*7.7	0.14	162
	47	6.3*7.7	0.14	180
	100	8*10.5	0.14	530
	220	10*10.5	0.14	760
50	10	5*7.7	0.14	60
	22	6.3*7.7	0.14	130
	47	8*10.5	0.14	185
	100	10*10.5	0.14	610
	220	10*13.5	0.14	790
	220	12*13.5	0.14	790
	330	10*16.5	0.14	910
	330	12.5*16	0.14	910
63	22	6.3*7.7	0.14	128
	33	8*10.5	0.14	295
	47	8*10.5	0.14	350
	100	10*10.5	0.14	485
	220	12.5*13.5	0.14	770
100	10	8*10.5	0.12	135
	22	8*10.5	0.12	280
	33	10*10.5	0.12	330
	47	10*10.5	0.12	395
	68	10*16.5	0.12	455
	82	10*16.5	0.12	500
	100	12.5*13.5	0.12	510
	100	10*16.5	0.12	510

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(mA) Rated ripple current
160	10	8*10.5	0.20	140
	10	10*10.5	0.20	150
	15	8*12.5	0.20	210
	15	10*13.5	0.20	230
	22	12.5*16	0.20	310
	33	16*16.5	0.20	400
	47	16*16.5	0.20	450
200	6.8	8*10.5	0.20	95
	10	10*13.5	0.20	160
	15	10*13.5	0.20	210
	22	10*12.5	0.20	320
	22	12.5*16	0.20	350
250	2.2	6.3*10.5	0.20	30
	3.3	6.3*10.5	0.20	40
	4.7	6.3*10.5	0.20	60
	4.7	6.3*12	0.20	65
	4.7	8*10.5	0.20	70
	4.7	8*12.5	0.20	80
	10	8*10.5	0.20	150
	10	8*12.5	0.20	160
	10	10*13.5	0.20	180
	15	12.5*16	0.20	235
	22	12.5*16	0.20	330
400	1	6.3*10.5	0.24	25
	1.5	6.3*10.5	0.24	33
	2.2	6.3*12	0.24	50
	2.2	8*10.5	0.24	50
	2.2	8*12.5	0.24	60
	3.3	8*10.5	0.24	75
	3.3	10*10.5	0.24	80
	3.3	8*12.5	0.24	80
	3.9	10*13.5	0.24	92
	4.7	8*10.5	0.24	100
	4.7	10*10.5	0.24	105
	5.6	8*12.5	0.24	115
	6.8	8*12.5	0.24	138
	6.8	10*13.5	0.24	150
	10	10*13.5	0.24	210
	10	10*16.5	0.24	220
	10	12.5*16	0.24	240
	15	10*16.5	0.24	280
450	2.2	10*10.5	0.24	50
	3.3	10*13.5	0.24	72
	4.7	12.5*16	0.24	110
