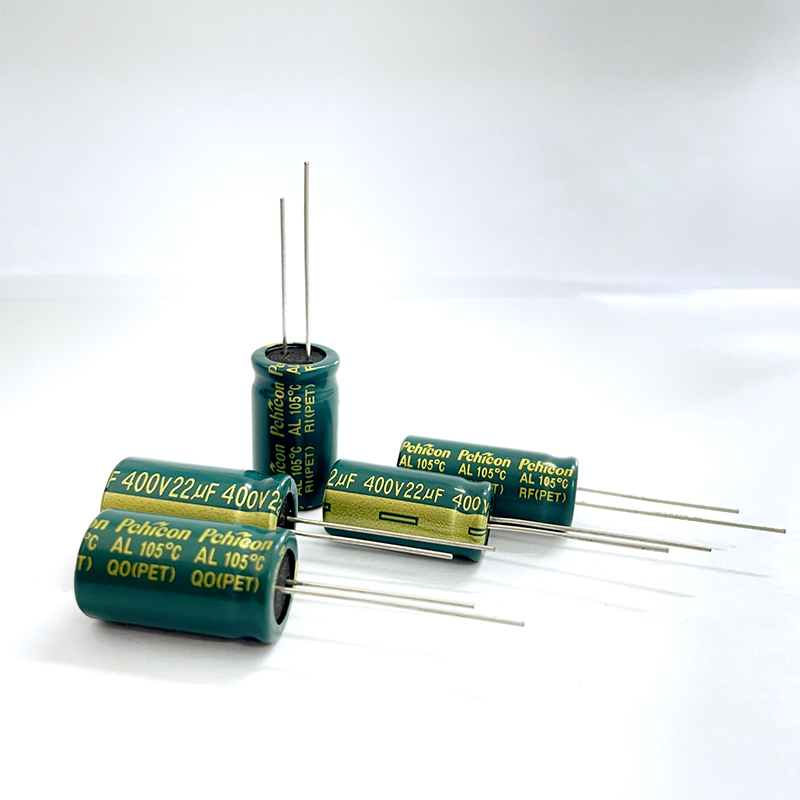

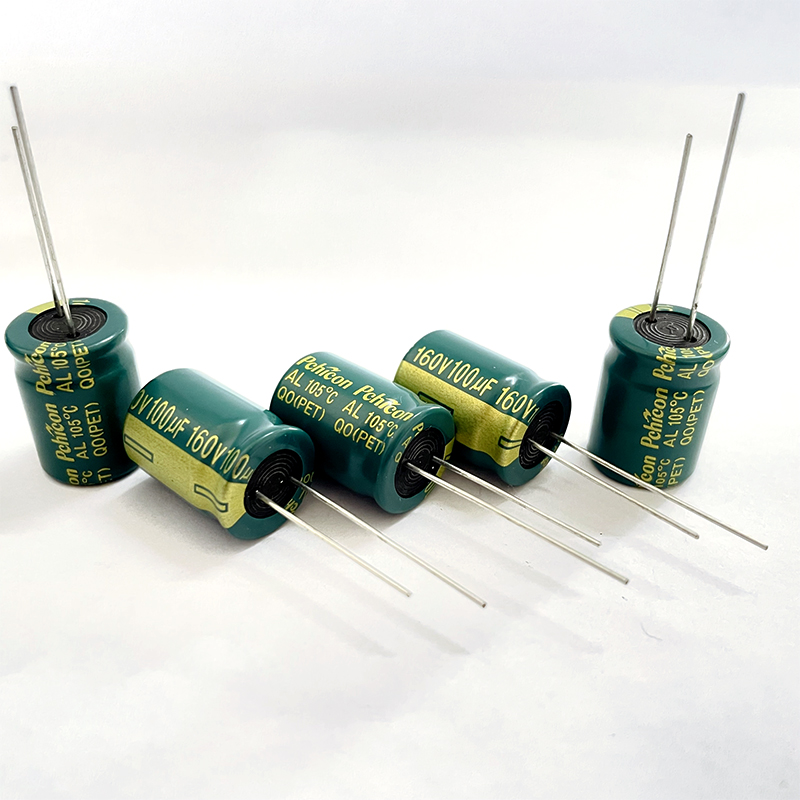

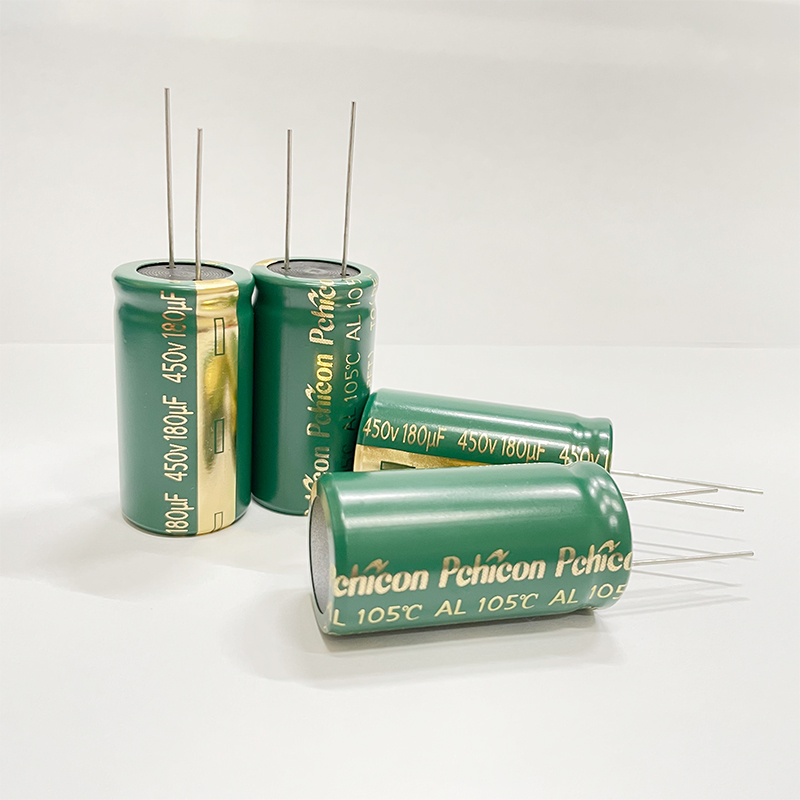

AL系列-高品质铝电解电容器缔造者

AL系列

● 通用品

● 适用于标准型驱动电源

● 符合RoHS

特点	高稳定性，高性价比品
温度	-40～+105℃
额定电压	160V～500V
寿命	6K Hrs

咨询热线：+86 0737 222 1166

主要技术性能尺寸图纹波电流频率校正因子标准品一览表

项目Item	特性Characteristics
工作温度范围 Operating temperature range	-40～+105℃

额定电压范围 Rated voltage range	160～500Vdc

标称容量允许偏差 Nominal capacitance tolerance	±20%											（at25℃120Hz）

漏电流 Leakage current	160～400V	450～500V		25℃，2分钟(25℃，2min)					25℃，120Hz			25℃
	I=0.02CV+10μA	I=0.03CV+10μA		I：漏电流 I：Leakage current					C：标称容量 C：Nominal capacitance			V：额定电压 V：Rated voltage

损失角正切值(tanδ) Dissipation factor	额定电压(Vdc)Rated voltage			160	200	250	350	400	450	500	at25℃120Hz
	tanδ(Max)			0.15	0.15	0.15	0.20	0.20	0.24	0.24
	当容量大于1000μF时，容量每增加1000μF，tanδ增加0.02 Capacitance＞1000μF：tanδincreases by 0.02 for each 1000μF from below value

温度特性 Temperature characteristics	额定电压(Vdc)Rated voltage			160	200	250	350	400	450	500	at 120Hz
	阻抗比Max Impedance ratio	Z(-25℃)/Z(+20℃)		3	3	3	3	6	6	6
		Z(-40℃)/Z(+20℃)		6	6	6	6	6	9	15
耐久性 Load life	在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃,after continuous loading of DC votage and rated ripple current for specified time,the product shall be tested after its temperature back to 25℃,and following requirements should be met:


	容量变化 Capacitance change		≤初始值的±20%≤±20%of the initial value

	损失角正切值 Dissipation factor		≤初始规格值的200%≤200%of the initial specification value

	漏电流 Leakage current		≤初始规格值≤the initial specification value

高温贮存 Shelf life	在105℃环境中，无负载放置1000小时后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃with 1000 hours of no load,the product shall be tested after its temperature back to 25℃,and following requirements should be met:


	容量变化 Capacitance change		≤初始值的±20%≤±20%of the initial value

	损失角正切值 Dissipation factor		≤初始规格值的200%≤200%of the initial specification value

	漏电流 Leakage current		≤初始规格值200%≤200%of the initial specification value

ΦD+0.5Max	5	6.3	8	10	13	16	18	22
F±0.5	2.0	2.5	3.5	5.0	5.0	7.5	7.5	10
Φd±0.05	0.5	0.5	0.5	0.6	0.6	0.8	0.8	0.8
a	≤2.0

Freq(Hz) Cap(μF)	120	1k	10k	100k
160~500	0.50	0.80	0.90	1.00

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(mA) Rated ripple current
160	1	5*11	0.15	20
	1.5	5*11	0.15	32
	1.8	5*11	0.15	40
	2.2	6.3*12	0.15	50
	2.8	6.3*12	0.15	55
	3.3	6.3*12	0.15	60
	4.7	6.3*12	0.15	68
	5.6	6.3*12	0.15	75
	6.8	6.3*12	0.15	82
	8.2	6.3*12	0.15	110
	10	6.3*12	0.15	130
	10	8*12	0.15	180
	15	8*17	0.15	225
	22	8*17	0.15	350
	22	10*13	0.15	348
	33	10*13	0.15	432
	33	10*17	0.15	435
	47	10*17	0.15	470
	47	10*20	0.15	500
	56	10*20	0.15	530
	68	10*20	0.15	600
	82	13*20	0.15	650
	100	13*20	0.15	700
	120	13*20	0.15	750
	200	18*20	0.15	880
	220	13*30	0.15	1000
	220	18*20	0.15	920
	330	18*34	0.15	1100
200	1	5*9	0.15	18
	1	5*11	0.15	20
	1.5	6.3*9	0.15	27
	1.5	8*9	0.15	27
	1.8	6.3*9	0.15	32
	2.2	6.3*9	0.15	40
	2.8	6.3*9	0.15	50
	3.3	6.3*9	0.15	70
	4.7	6.3*12	0.15	85
	5.6	8*12	0.15	95
	6.8	8*12	0.15	100
	8.2	8*12	0.15	130
	10	8*17	0.15	180
	15	8*17	0.15	210
	22	10*17	0.15	280
	33	10*20	0.15	420
	47	10*20	0.15	570
	56	13*20	0.15	635
	68	16*20	0.15	675
	100	16*25	0.15	760
	180	13*30	0.15	850
	220	18*32	0.15	930
	330	18*32	0.15	1050

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(mA) Rated ripple current
250	1	5*9	0.15	19
	1	5*11	0.15	20
	1.5	6.3*12	0.15	29
	1.8	6.3*12	0.15	35
	2.2	5*11	0.15	30
	2.2	6.3*9	0.15	42
	2.2	6.3*12	0.15	45
	2.8	6.3*12	0.15	65
	3.3	6.3*12	0.15	78
	4.7	6.3*12	0.15	95
	4.7	8*9	0.15	80
	5.6	8*9	0.15	100
	6.8	8*12	0.15	105
	8.2	8*17	0.15	118
	10	8*12	0.15	140
	10	8*17	0.15	160
	12	10*13	0.15	190
	15	10*13	0.15	230
	22	10*17	0.15	350
	33	10*20	0.15	450
	47	13*20	0.15	540
	47	12*25	0.15	540
	56	12*25	0.15	660
	68	13*25	0.15	685
	82	16*25	0.15	780
	100	16*25	0.15	800
350	1	6.3*12	0.20	30
	1.5	6.3*12	0.20	42
	1.8	6.3*12	0.20	50
	2.2	6.3*12	0.20	55
	3.3	8*12	0.20	72
	4.7	8*12	0.20	85
	5.6	8*17	0.20	103
	8.2	10*17	0.20	144
	10	10*17	0.20	205
	15	10*17	0.20	270
	22	12*20	0.20	410
	33	12*25	0.20	480
	47	16*25	0.20	580
400	1	6.3*9	0.20	32
	1.5	6.3*9	0.20	42
	2.2	6.3*9	0.20	55
	2.2	6.3*12	0.20	65
	3.3	6.3*12	0.20	82
	3.3	8*9	0.20	85
	3.9	8*12	0.20	100
	4.7	8*12	0.20	105
	5.6	8*17	0.20	130
	6.8	10*13	0.20	140

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(mA) Rated ripple current
400	8.2	8*16	0.20	215
	8.2	10*13	0.20	220
	10	8*16	0.20	220
	10	10*13	0.20	220
	12	10*17	0.20	240
	15	10*17	0.20	260
	22	12*20	0.20	370
	33	13*20	0.20	550
	47	16*25	0.20	645
	56	16*32	0.20	670
	68	18*25	0.20	700
	82	18*32	0.20	850
	100	18*32	0.20	1050
	120	18*36	0.20	1170
	150	18*36	0.20	1300
450	1	6.3*12	0.24	35
	1.5	8*12	0.24	50
	1.8	8*12	0.24	65
	2.2	8*12	0.24	70
	3.3	8*12	0.24	80
	4.7	8*12	0.24	90
	4.7	8*17	0.24	95
	5.6	10*13	0.24	105
	6.8	10*13	0.24	110
	6.8	10*17	0.24	160
	8.2	10*17	0.24	200
	10	10*17	0.24	210
	10	10*20	0.24	220
	15	10*20	0.24	280
	15	13*18	0.24	320
	22	13*20	0.24	395
	33	13*25	0.24	530
	47	16*25	0.24	650
	47	16*32	0.24	680
	68	16*32	0.24	750
	100	18*32	0.24	880
	150	18*42	0.24	1350

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(mA) Rated ripple current
500	4.7	10*17	0.24	148
	6.8	10*20	0.24	185
	10	13*25	0.24	251
	15	16*20	0.24	328
	22	16*25	0.24	417
	33	18*25	0.24	522
	47	18*30	0.24	656
	68	22*35	0.24	920
