首页 > 产品中心 > 液态铝电解电容器 > 节能灯品
GC系列
/upload/202504/20250415134627_22444.jpg
/upload/202504/20250423081958_71603.jpg
/upload/202504/20250423081958_71567.jpg

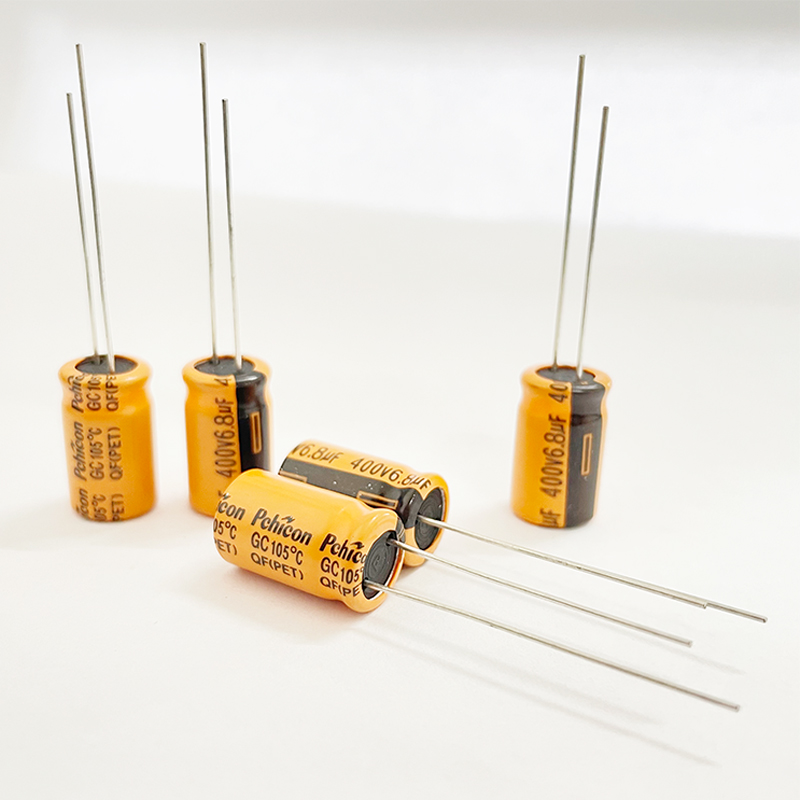

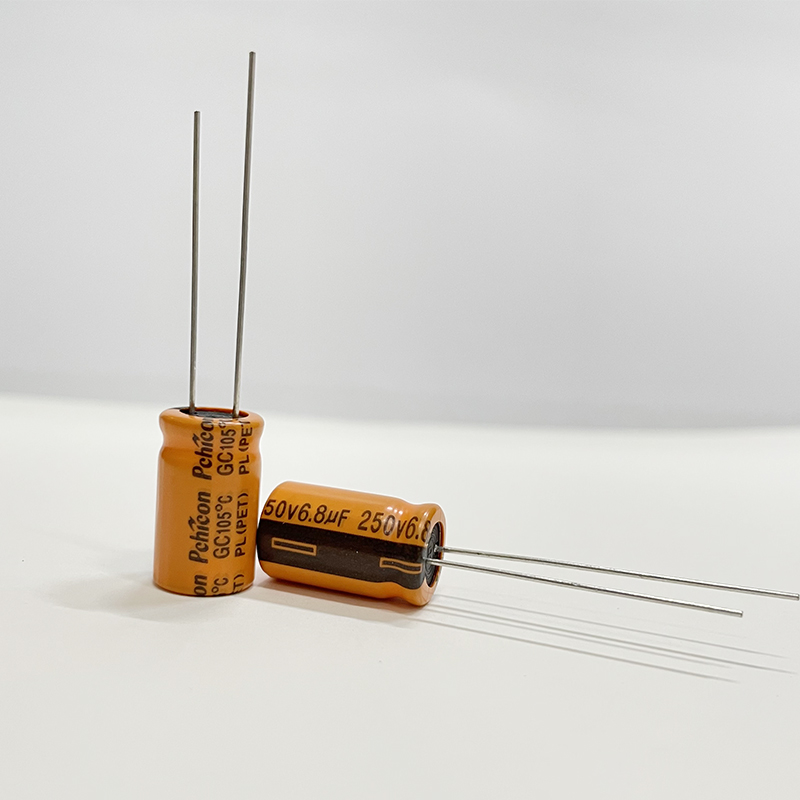

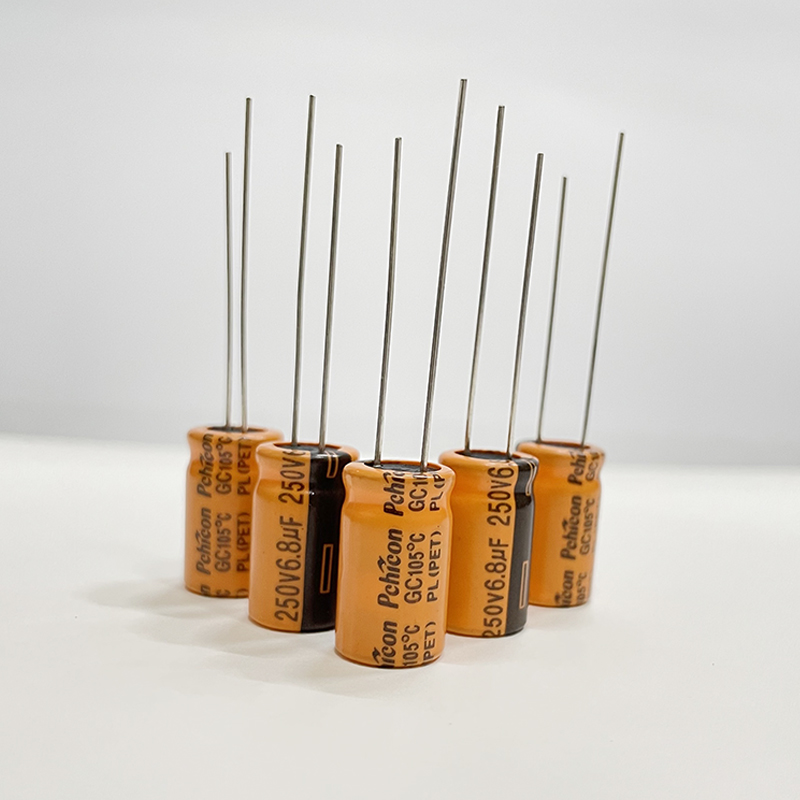

GC系列

● 耐高纹波，长寿命品

● 适用于高品质节能灯和电子镇流器等电子线路

● 符合RoHS

特点 耐高纹波，长寿命品
温度 -40～+105℃
额定电压 160V～450V
容量 1~100μF
寿命 10K Hrs
咨询热线：+86 0737 222 1166
主要技术性能 尺寸图 纹波电流频率校正因子 标准品一览表
项目Item 特性Characteristics
工作温度范围
Operating temperature range 		-40～+105℃（160～250Vdc）-25～+105℃（350～450Vdc）
额定电压范围
Rated voltage range 		160～450Vdc
标称容量允许偏差
Nominal capacitance tolerance 		-10%~+20% （at25℃120Hz）
漏电流
Leakage current 		I=0.02CV+10μA 25℃，2分钟(25℃，2min) 25℃，120Hz 25℃
I：漏电流
I：Leakage current 		C：标称容量
C：Nominal capacitance 		V：额定电压
V：Rated voltage
损失角正切值(tanδ)
Dissipation factor 		额定电压(Vdc)Rated voltage 160 200 250 350 400 450 at25℃120Hz
tanδ(Max) 0.15 0.15 0.15 0.20 0.20 0.24
当容量大于1000μF时，容量每增加1000μF，tanδ增加0.02
Capacitance＞1000μF：tanδincreases by 0.02 for each 1000μF from below value
耐久性
Load life 		在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到25℃进行测量时，应满足以下要求：
In the environment of 105℃,after continuous loading of DC votage and rated ripple current for specified time,the product shall be tested after its temperature back to 25℃,and following requirements should be met:
容量变化
Capacitance change 		≤初始值的±20%
≤±20%of the initial value
损失角正切值
Dissipation factor 		≤初始规格值的200%
≤200%of the initial specification value
漏电流
Leakage current 		≤初始规格值
≤the initial specification value
高温贮存
Shelf life 		在105℃环境中，无负载放置1000小时后，待产品温度恢复到25℃进行测量时，应满足以下要求：
In the environment of 105℃with 1000 hours of no load,the product shall be tested after its temperature back to 25℃,and following requirements should be met:
容量变化
Capacitance change 		≤初始值的±20%
≤±20%of the initial value
损失角正切值
Dissipation factor 		≤初始规格值的200%
≤200%of the initial specification value
漏电流
Leakage current 		≤初始规格值200%
≤200%of the initial specification value

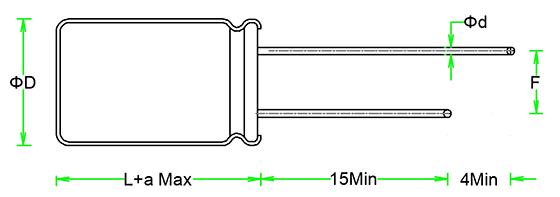

ΦD+0.5Max 5 6.3 8 10 13 16 18 22
F±0.5 2.0 2.5 3.5 5.0 5.0 7.5 7.5 10
Φd±0.05 0.5 0.5 0.5 0.6 0.6 0.8 0.8 0.8
a ≤2.0
Freq(Hz)WV(V) 120 1k 10k 100k
160~450 0.55 0.85 00.90 1.00
电压
WV (Vdc) 		容量
Cap (μF) 		尺寸
Size D*L(mm) 		tanδ 额定纹波电流(mA)
Rated ripple current
160 3.3 8*12 0.15 65
4.7 8*12 0.15 88
5.6 8*12 0.15 95
6.8 8*12 0.15 100
8.2 8*12 0.15 130
10 8*12 0.15 205
15 8*17 0.15 380
22 10*17 0.15 435
33 10*20 0.15 500
47 10*20 0.15 580
68 16*25 0.15 650
100 16*25 0.15 1000
200 3.3 8*12 0.15 80
4.7 8*17 0.15 90
5.6 8*17 0.15 100
6.8 8*17 0.15 110
8.2 8*17 0.15 130
10 8*17 0.15 225
15 10*17 0.15 350
22 10*20 0.15 430
33 10*20 0.15 540
47 12*25 0.15 600
68 16*25 0.15 690
82 16*25 0.15 870
100 16*25 0.15 920
250 2.2 6.3*12 0.15 65
2.8 8*12 0.15 85
3.3 8*12 0.15 90
4.7 8*12 0.15 100
5.6 8*17 0.15 120
6.8 8*17 0.15 140
8.2 8*17 0.15 155
10 8*17 0.15 230
10 10*17 0.15 250
15 10*20 0.15 410
22 10*20 0.15 500
33 12*20 0.15 540
47 16*25 0.15 640
56 16*25 0.15 750
68 16*25 0.15 830
100 16*25 0.15 980
350 2.2 8*17 0.20 75
3.3 8*17 0.20 95
4.7 10*17 0.20 120
5.6 10*17 0.20 140
6.8 10*20 0.20 200
8.2 10*20 0.20 230
10 10*20 0.20 260
15 12*20 0.20 385
22 12*25 0.20 450
33 16*25 0.20 550
电压
WV (Vdc) 		容量
Cap (μF) 		尺寸
Size D*L(mm) 		tanδ 额定纹波电流(mA)
Rated ripple current
400 1 8*12 0.20 50
1.5 8*12 0.20 68
1.8 8*12 0.20 85
2.2 8*12 0.20 95
2.7 8*12 0.20 100
3.3 8*17 0.20 110
3.3 10*17 0.20 115
3.9 10*17 0.20 130
4.7 10*17 0.20 135
5.6 10*17 0.20 140
6.8 10*20 0.20 155
8.2 10*20 0.20 220
10 10*20 0.20 230
10 12*20 0.20 240
15 12*20 0.20 280
22 16*25 0.20 370
33 16*25 0.20 450
47 16*32 0.20 650
56 18*32 0.20 680
68 18*32 0.20 750
100 18*36 0.20 980
450 1 8*12 0.24 30
1.5 8*17 0.24 70
1.8 8*17 0.24 75
2.2 8*17 0.24 80
3.3 8*17 0.24 90
4.7 10*20 0.24 110
5.6 10*20 0.24 120
6.8 10*20 0.24 160
8.2 12*20 0.24 225
10 12*20 0.24 255
15 12*25 0.24 320
22 16*25 0.24 380
33 16*32 0.24 425
47 18*25 0.24 550
