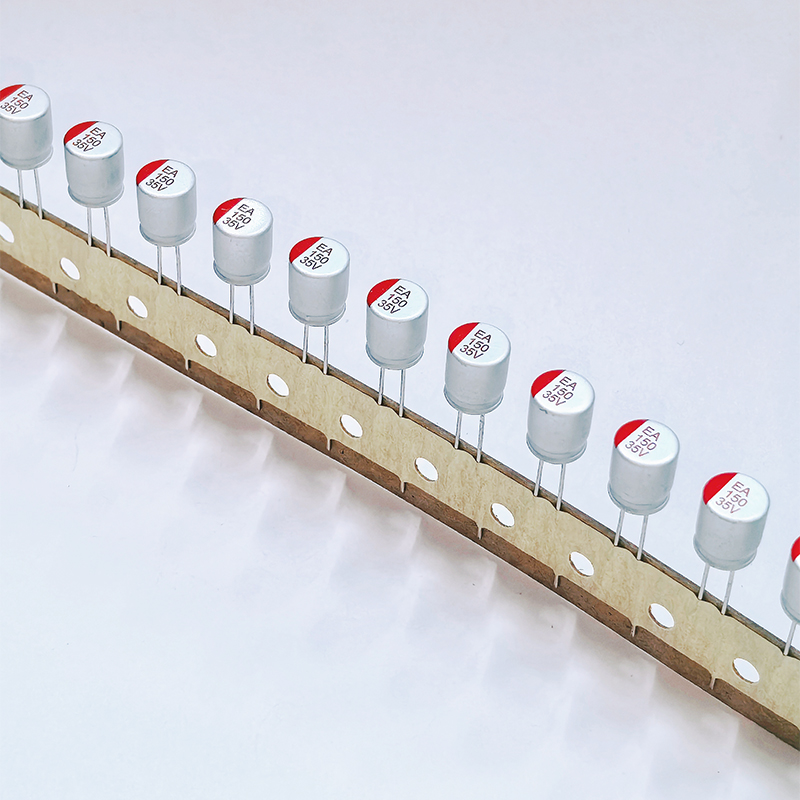

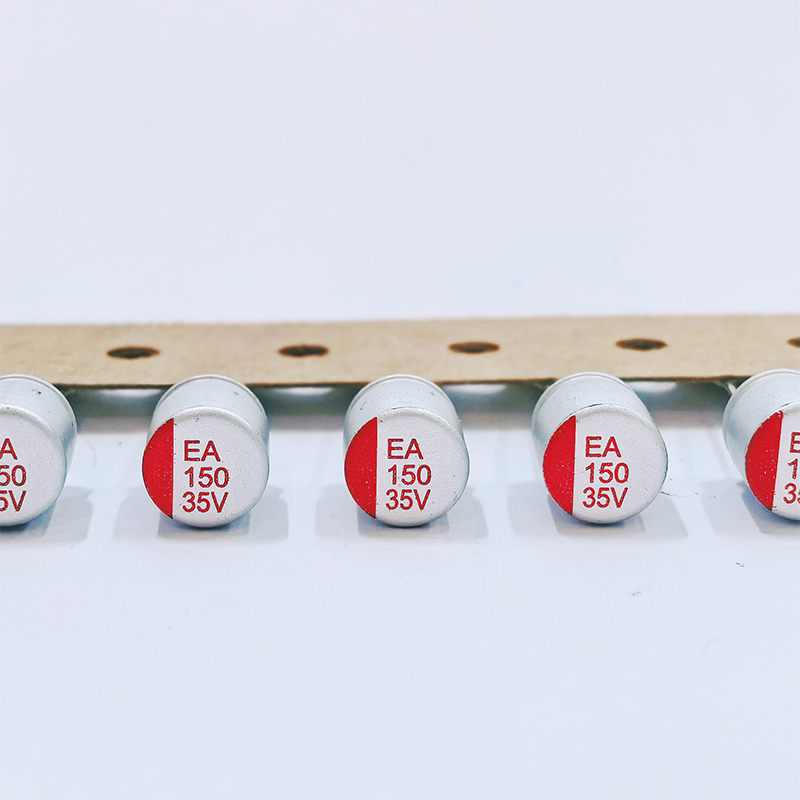

EA系列

● 固液混合插件型，低ESR/125℃/4000H高耐温品

● 推荐应用：车用电子设备、基站

● 符合RoHS

特点	低ESR、125℃高耐温品
温度	-55～+125℃
额定电压	25V～63V
容量	47~820μF
寿命	4K Hrs

咨询热线：+86 0737 222 1166

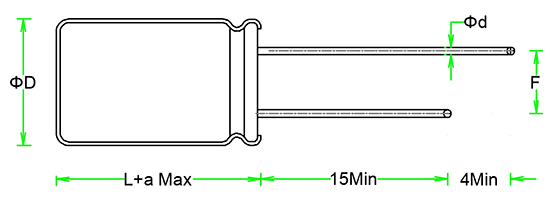

主要技术性能尺寸图纹波电流频率校正因子标准品一览表

项目Item

特性Characteristics

工作温度范围
Operating temperature range

-55～+105℃

额定电压范围
Rated voltage range

6.3～25Vdc

标称容量允许偏差
Nominal capacitance tolerance

±20%

（at25℃120Hz）

漏电流
Leakage current

I≤0.2CV or 500μA，whichever is greater（at 20℃after 2 minutes）

20℃

20℃，120Hz

20℃

I：漏电流
I：Leakage current

C：标称容量
C：Nominal capacitance

V：额定电压
V：Rated voltage

损失角正切值(tanδ)
Dissipation factor

不超过指定值Not to exceed the value specified

at20℃120Hz

等效串联电阻(ESR)
Equivalent series resistance

不超过指定值Not to exceed the value specified

at 100kHz

耐久性Load life
105℃,5K Hrs,
不超过额定电压
105℃,5K Hrs,
at rated voltage

在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到20℃进行测量时，应满足以下要求：
In the environment of 105℃,after continuous loading of DC votage and rated ripple current for specified time,the product shall be tested after its temperature back to 20℃,and following requirements should be met:

容量变化
Capacitance change

≦初始值的±20%
≦±20%of the initial value

漏电流
Leakage current

≦初始规格值
≦the initial specification value

等效串联电阻(ESR)
Equivalent series resistance

≦初始规格值的150%
≦150%of the initial specification value

损失角正切值
Dissipation factor

≦初始规格值的150%
≦150%of the initial specification value

耐湿性Moisture resistance
存放在
60℃,RH90~95%,2K Hrs
stored at
60℃,RH90~95%,2K Hrs

在60℃,RH90~95%环境中，无负载放置2000小时后，待产品温度恢复到20℃进行测量时，应满足以下要求：
In the environment of 60℃with RH90~95%,the product shall be tested when its temperature backs to 20℃after 2000 hours with no load,following requirements should be met:

容量变化
Capacitance change

≦初始值的±20%
≦±20%of the initial value

漏电流
Leakage current

≦初始规格值
≦the initial specification value

等效串联电阻(ESR)
Equivalent series resistance

≦初始规格值的150%
≦150%of the initial specification value

损失角正切值
Dissipation factor

≦初始规格值的150%
≦150%of the initial specification value
