LM系列-高品质铝电解电容器缔造者

项目Item	特性Characteristics
工作温度范围 Operating temperature range	-40～+85℃（10～100Vdc）-25～+85℃（160～450Vdc）

额定电压范围 Rated voltage range	10～450Vdc

标称容量允许偏差 Nominal capacitance tolerance	±20%												（at25℃120Hz）

漏电流 Leakage current	I=0.02CV或3000μA取大者 I=0.02CV or 3000μA Whichever is greater		25℃，5分钟(25℃，5min)					25℃，120Hz					25℃
			I：漏电流 I：Leakage current					C：标称容量 C：Nominal capacitance					V：额定电压 V：Rated voltage

损失角正切值(tanδ) Dissipation factor	额定电压(Vdc)Rated voltage		10	16	25	35	50	63	100	160	200	250	350	400	450	at25℃120Hz
	tanδ(Max)		0.50	0.40	0.30	0.25	0.20	0.15	0.15	0.15	0.15	0.15	0.20	0.20	0.24
	当容量大于1000μF时，容量每增加1000μF，tanδ增加0.02 Capacitance＞1000μF：tanδincreases by 0.02 for each 1000μF from below value

耐久性 Load life	在85℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 85℃,after continuous loading of DC votage and rated ripple current for specified time,the product shall be tested after its temperature backs to 25℃,and following requirements should be met:


	容量变化 Capacitance change	≤初始值的±20% ≤±20%of the initial value

	损失角正切值 Dissipation factor	≤初始规格值的200% ≤200%of the initial specification value

	漏电流 Leakage current	≤初始规格值 ≤the initial specification value

高温贮存 Shelf life	在85℃环境中，无负载放置1000小时后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 85℃with 1000 hours of no load,the product shall be tested after its temperature backs to 25℃,and following requirements should be met:


	容量变化 Capacitance change	≤初始值的±20% ≤±20%of the initial value

	损失角正切值 Dissipation factor	≤初始规格值的200% ≤200%of the initial specification value

	漏电流 Leakage current	≤初始规格值200% ≤200%of the initial specification value

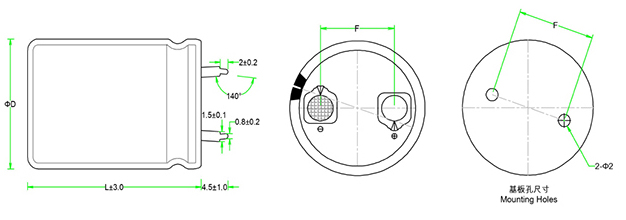

ΦD±1.5	22	25	30	35
L±3.0	25~50	25~50	25~60	25~60
F±0.5	10

Freq(Hz)WV(V)	50/60	120	1k	10k	100k
10~250	0.80	1.00	1.30	1.50	1.50
350~450	0.80	1.00	1.10	1.15	1.15

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
10	10000	22*25	0.50	2.30
	12000	22*25	0.50	2.60
	15000	22*30	0.50	3.00
	15000	25*25	0.50	3.00
	18000	22*35	0.50	3.30
	18000	25*30	0.50	3.30
	18000	30*25	0.50	3.40
	22000	22*40	0.50	3.80
	22000	25*35	0.50	4.00
	22000	30*25	0.50	3.90
	27000	30*30	0.50	4.10
	27000	25*40	0.50	4.10
	33000	25*50	0.50	4.50
	33000	30*35	0.50	4.60
	33000	35*25	0.50	4.60
	39000	30*35	0.50	5.00
	39000	35*30	0.50	5.00
16	8200	22*25	0.40	2.00
	10000	22*30	0.40	2.40
	10000	25*25	0.40	2.40
	12000	22*35	0.40	2.80
	12000	25*30	0.40	2.80
	12000	30*25	0.40	2.90
	15000	22*40	0.40	3.10
	15000	25*30	0.40	3.10
	15000	30*25	0.40	3.20
	18000	22*45	0.40	3.60
	18000	25*35	0.40	3.60
	18000	30*30	0.40	3.70
	22000	22*50	0.40	4.00
	22000	25*40	0.40	4.00
	22000	30*30	0.40	4.00
	22000	35*25	0.40	4.10
	27000	25*45	0.40	4.70
	27000	30*45	0.40	4.70
	27000	35*30	0.40	4.80
	33000	30*40	0.40	5.40
	33000	35*30	0.40	5.40
	39000	30*45	0.40	5.90
	39000	35*35	0.40	6.00
	47000	30*50	0.40	6.60
	47000	35*40	0.40	6.70
25	5600	22*25	0.30	1.80
	6800	22*30	0.30	2.10
	6800	25*25	0.30	2.10
	8200	22*35	0.30	2.40
	8200	25*30	0.30	2.40
	8200	30*25	0.30	2.50
	10000	22*40	0.30	2.70
	10000	25*30	0.30	2.60
	10000	30*25	0.30	2.70
	12000	22*45	0.30	3.10

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
25	12000	25*35	0.30	3.10
	12000	30*30	0.30	3.20
	12000	35*25	0.30	3.20
	15000	22*50	0.30	3.60
	15000	25*40	0.30	3.50
	15000	30*35	0.30	3.60
	15000	35*25	0.30	3.50
	18000	25*50	0.30	4.10
	18000	30*35	0.30	4.00
	18000	35*30	0.30	4.10
	22000	30*40	0.30	4.50
	22000	35*35	0.30	4.60
	27000	30*50	0.30	5.30
	27000	35*40	0.30	5.30
35	3300	22*25	0.25	1.60
	3900	22*30	0.25	1.90
	3900	25*25	0.25	1.90
	4700	22*35	0.25	2.00
	4700	25*25	0.25	2.00
	5600	22*25	0.25	2.20
	5600	25*30	0.25	2.20
	5600	30*25	0.25	2.20
	6800	22*40	0.25	2.30
	6800	25*35	0.25	2.40
	6800	30*25	0.25	2.40
	8200	22*50	0.25	2.60
	8200	25*40	0.25	2.60
	8200	30*30	0.25	2.70
	8200	35*25	0.25	2.70
	10000	25*45	0.25	3.00
	10000	30*35	0.25	3.00
	10000	35*25	0.25	2.90
	12000	25*60	0.25	3.30
	12000	30*40	0.25	3.30
	12000	35*30	0.25	3.40
50	2200	22*25	0.20	1.50
	2700	22*30	0.20	1.70
	2700	25*25	0.20	1.70
	3300	22*35	0.20	1.90
	3300	25*30	0.20	1.90
	3300	30*25	0.20	2.00
	3900	22*40	0.20	2.00
	3900	25*35	0.20	2.00
	3900	30*25	0.20	2.10
	4700	22*45	0.20	2.20
	4700	25*40	0.20	2.20
	4700	30*30	0.20	2.20
	4700	35*25	0.20	2.20
	5600	22*50	0.20	2.30
	5600	25*45	0.20	2.30
	5600	30*30	0.20	2.30
	5600	35*25	0.20	2.40

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
50	6800	25*50	0.20	2.60
	6800	30*35	0.20	2.60
	6800	35*30	0.20	2.70
	8200	30*40	0.20	3.00
	8200	35*30	0.20	2.90
	10000	35*35	0.20	3.20
63	1500	22*25	0.15	1.40
	1600	22*30	0.15	1.60
	1600	25*25	0.15	1.60
	2200	22*30	0.15	1.80
	2200	25*25	0.15	1.80
	2700	22*35	0.15	2.00
	2700	25*30	0.15	2.00
	2700	30*25	0.15	2.00
	3300	22*40	0.15	2.10
	3300	25*35	0.15	2.10
	3300	30*25	0.15	2.10
	3900	22*45	0.15	2.30
	3900	25*40	0.15	2.50
	3900	30*30	0.15	2.40
	3900	35*25	0.15	2.40
	4700	22*50	0.15	2.50
	4700	25*45	0.15	3.00
	4700	30*35	0.15	2.50
	4700	35*25	0.15	2.50
	5600	25*50	0.15	3.30
	5600	30*40	0.15	3.00
	5600	35*30	0.15	3.00
	6800	30*45	0.15	3.30
	6800	35*35	0.15	3.40
	8200	30*50	0.15	3.50
	8200	35*40	0.15	3.50
100	680	22*35	0.15	1.00
	820	22*30	0.15	1.10
	820	25*25	0.15	1.10
	1000	22*35	0.15	1.20
	1000	25*30	0.15	1.20
	1000	30*25	0.15	1.20
	1200	22*40	0.15	1.40
	1200	25*30	0.15	1.40
	1200	30*25	0.15	1.40
	1500	22*45	0.15	1.60
	1500	25*35	0.15	1.60
	1500	30*30	0.15	1.70
	1500	35*25	0.15	1.70
	1800	22*50	0.15	1.90
	1800	25*40	0.15	1.80
	1800	30*30	0.15	1.90
	1800	35*25	0.15	1.90
	2200	25*45	0.15	2.00
	2200	30*35	0.15	2.10
	2200	35*30	0.15	2.20

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
100	2700	25*50	0.15	2.40
	2700	30*40	0.15	2.50
	2700	35*35	0.15	2.50
	3300	30*50	0.15	2.80
	3300	35*35	0.15	2.90
160	330	22*30	0.15	1.15
	330	25*25	0.15	1.30
	390	22*35	0.15	1.30
	390	25*30	0.15	1.40
	390	30*25	0.15	1.50
	470	22*40	0.15	1.65
	470	25*30	0.15	1.70
	470	30*25	0.15	1.80
	560	22*45	0.15	1.80
	560	25*35	0.15	1.90
	560	30*30	0.15	1.95
	560	35*25	0.15	2.00
	680	22*50	0.15	2.04
	680	25*40	0.15	2.08
	680	30*30	0.15	2.10
	680	35*25	0.15	2.15
	820	25*45	0.15	2.30
	820	30*35	0.15	2.38
	820	35*25	0.15	2.34
	1000	25*50	0.15	2.65
	1000	30*40	0.15	2.68
	1000	35*30	0.15	2.70
	1200	30*45	0.15	2.94
	1200	35*35	0.15	2.98
	1500	30*50	0.15	3.42
	1500	35*40	0.15	3.45
	1800	30*50	0.15	3.85
	1800	35*45	0.15	3.88
	2200	35*50	0.15	4.42
	2700	35*60	0.15	4.95
200	330	22*30	0.15	1.15
	330	25*25	0.15	1.30
	390	22*35	0.15	1.30
	390	25*30	0.15	1.40
	390	30*25	0.15	1.50
	470	22*40	0.15	1.65
	470	25*30	0.15	1.70
	470	30*25	0.15	1.80
	560	22*45	0.15	1.80
	560	25*35	0.15	1.90
	560	30*30	0.15	1.95
	560	35*25	0.15	2.00
	680	22*50	0.15	2.04
	680	25*40	0.15	2.08
	680	30*30	0.15	2.10
	680	35*25	0.15	2.15
	820	25*45	0.15	2.30

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
200	820	30*35	0.15	2.38
	820	35*25	0.15	2.34
	1000	25*50	0.15	2.65
	1000	30*40	0.15	2.68
	1000	35*30	0.15	2.70
	1200	30*45	0.15	2.94
	1200	35*35	0.15	2.98
	1500	30*50	0.15	3.42
	1500	35*40	0.15	3.45
	1800	30*50	0.15	3.85
	1800	35*45	0.15	3.88
	2200	35*50	0.15	4.42
	2700	35*60	0.15	4.95
250	220	22*25	0.15	1.05
	270	22*30	0.15	1.15
	270	25*25	0.15	1.18
	330	22*30	0.15	1.30
	330	25*25	0.15	1.35
	390	22*35	0.15	1.50
	390	25*30	0.15	1.55
	390	30*25	0.15	1.58
	470	22*40	0.15	1.70
	470	25*35	0.15	1.76
	470	30*25	0.15	1.80
	560	22*45	0.15	1.85
	560	25*25	0.15	1.88
	560	30*30	0.15	1.90
	560	35*25	0.15	1.92
	680	22*50	0.15	2.20
	680	25*40	0.15	2.25
	680	30*35	0.15	2.28
	680	35*25	0.15	2.32
	820	25*50	0.15	2.46
	820	30*40	0.15	2.48
	820	35*30	0.15	2.50
	1000	30*45	0.15	2.78
	1000	35*35	0.15	2.80
	1200	30*50	0.15	3.15
	1200	35*40	0.15	3.20
	1500	30*55	0.15	3.78
	1500	35*40	0.15	3.80
	1800	30*60	0.15	4.40
	1800	35*50	0.15	4.45
350	82	22*25	0.20	0.61
	100	22*25	0.20	0.65
	120	22*30	0.20	0.76
	120	25*25	0.20	0.78
	150	22*35	0.20	0.89
	150	25*30	0.20	0.91
	150	30*25	0.20	0.93
	180	22*40	0.20	1.00
	180	25*30	0.20	1.02

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
350	180	30*25	0.20	1.08
	220	22*45	0.20	1.10
	220	25*35	0.20	1.12
	220	30*30	0.20	1.15
	220	35*25	0.20	1.18
	270	22*50	0.20	1.35
	270	25*45	0.20	1.37
	270	30*35	0.20	1.38
	270	35*25	0.20	1.42
	330	25*50	0.20	1.50
	330	30*40	0.20	1.52
	330	35*30	0.20	1.55
	390	30*40	0.20	1.62
	390	35*35	0.20	1.70
	470	30*45	0.20	1.90
	470	35*40	0.20	2.00
	560	30*55	0.20	2.20
	560	35*45	0.20	2.30
	680	30*60	0.20	2.55
	680	35*50	0.20	2.60
	820	35*55	0.20	2.90
400	68	22*25	0.20	0.48
	82	22*25	0.20	0.60
	100	22*30	0.20	0.68
	100	25*25	0.20	0.70
	120	22*35	0.20	0.72
	120	25*30	0.20	0.78
	120	30*25	0.20	0.82
	150	22*40	0.20	0.88
	150	25*30	0.20	0.90
	150	30*25	0.20	0.93
	180	22*45	0.20	0.98
	180	25*35	0.20	1.00
	180	30*30	0.20	1.10
	180	35*25	0.20	1.20
	220	22*50	0.20	1.05
	220	25*40	0.20	1.10
	220	30*35	0.20	1.15
	220	35*25	0.20	1.20
	270	25*45	0.20	1.28
	270	30*40	0.20	1.35
	270	35*30	0.20	1.45
	330	25*50	0.20	1.55
	330	30*40	0.20	1.60
	330	35*30	0.20	1.68
	390	30*50	0.20	1.78
	390	35*35	0.20	1.80
	470	30*55	0.20	2.05
	470	35*40	0.20	2.10
	560	30*60	0.20	2.28
	560	35*45	0.20	2.30
	680	35*50	0.20	2.60

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
450	68	22*30	0.24	0.55
	68	25*25	0.24	0.57
	82	22*30	0.24	0.65
	82	25*25	0.24	0.66
	100	22*35	0.24	0.71
	100	25*30	0.24	0.72
	100	30*25	0.24	0.73
	120	22*40	0.24	0.78
	120	25*35	0.24	0.83
	120	30*25	0.24	0.83
	150	22*45	0.24	0.92
	150	25*35	0.24	0.95
	150	30*30	0.24	0.98
	180	22*50	0.24	1.02
	180	25*40	0.24	1.05
	180	30*30	0.24	1.10
	220	25*50	0.24	1.20
	220	30*35	0.24	1.25
	220	35*30	0.24	1.30
	270	30*40	0.24	1.40
	270	35*35	0.24	1.50
	330	30*45	0.24	1.60
	330	35*35	0.24	1.70
	390	30*55	0.24	1.80
	390	35*40	0.24	1.90
	470	30*60	0.24	2.15
	470	35*50	0.24	2.20
	560	35*55	0.24	2.50
	680	35*60	0.24	2.90

特点	焊针式，标准品
温度	-40～+85℃
额定电压	10V～450V
容量	68~47000μF
寿命	2K Hrs
