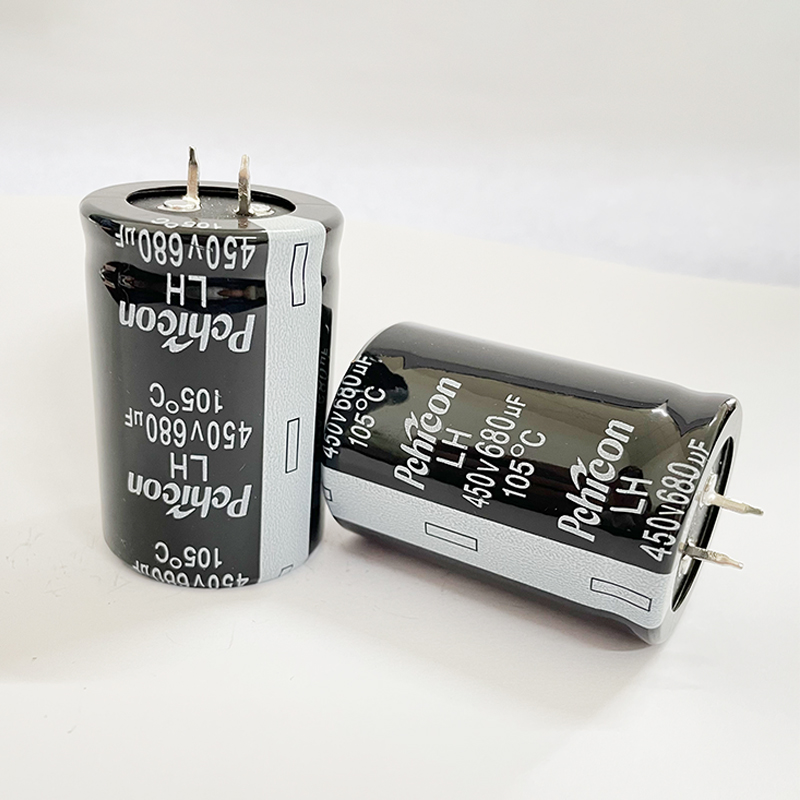

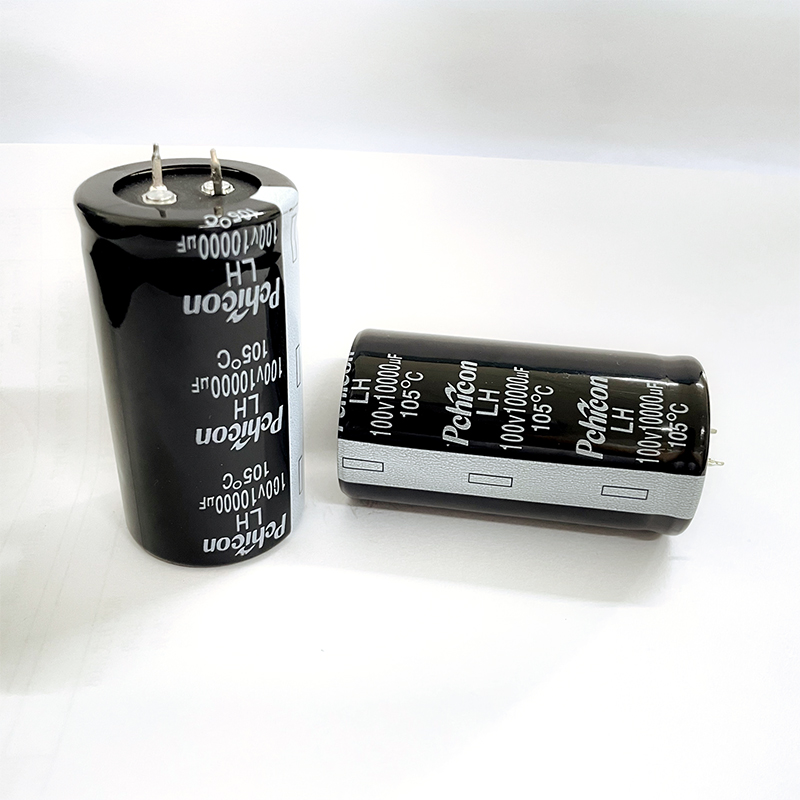

LH系列-高品质铝电解电容器缔造者

项目Item	特性Characteristics
工作温度范围 Operating temperature range	-40～+105℃（10～100Vdc）-25～+105℃（160～450Vdc）

额定电压范围 Rated voltage range	10～450Vdc

标称容量允许偏差 Nominal capacitance tolerance	±20%												（at25℃120Hz）

漏电流 Leakage current	I=0.02CV或3000μA取大者 I=0.02CV or 3000μA Whichever is greater		25℃，5分钟(25℃，5min)					25℃，120Hz					25℃
			I：漏电流 I：Leakage current					C：标称容量 C：Nominal capacitance					V：额定电压 V：Rated voltage

损失角正切值(tanδ) Dissipation factor	额定电压(Vdc)Rated voltage		10	16	25	35	50	63	100	160	200	250	350	400	450	at25℃120Hz
	tanδ(Max)		0.55	0.50	0.45	0.40	0.35	0.30	0.20	0.15	0.15	0.15	0.20	0.20	0.24
	当容量大于1000μF时，容量每增加1000μF，tanδ增加0.02 Capacitance＞1000μF：tanδincreases by 0.02 for each 1000μF from below value

耐久性 Load life	在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃,after continuous loading of DC votage and rated ripple current for specified time,the product shall be tested after its temperature back to 25℃,and following requirements should be met:


	容量变化 Capacitance change	≤初始值的±20% ≤±20%of the initial value

	损失角正切值 Dissipation factor	≤初始规格值的200% ≤200%of the initial specification value

	漏电流 Leakage current	≤初始规格值 ≤the initial specification value

高温贮存 Shelf life	在105℃环境中，无负载放置1000小时后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃with 1000 hours of no load,the product shall be tested after its temperature back to 25℃,and following requirements should be met:


	容量变化 Capacitance change	≤初始值的±20% ≤±20%of the initial value

	损失角正切值 Dissipation factor	≤初始规格值的200% ≤200%of the initial specification value

	漏电流 Leakage current	≤初始规格值200% ≤200%of the initial specification value

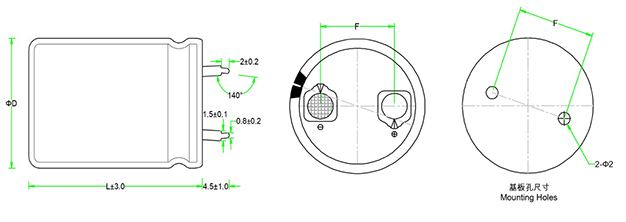

ΦD±1.5	22	25	30	35
L±3.0	25~50	25~50	25~60	25~60
F±0.5	10

Freq(Hz)WV(V)	50/60	120	1k	10k	100k
10~250	0.87	1.00	1.11	1.18	1.20
350~450	0.80	1.00	1.14	1.14	1.20

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
10	10000	22*35	0.55	1.80
	12000	22*30	0.55	2.10
	12000	25*25	0.55	2.10
	15000	22*30	0.55	2.30
	15000	25*25	0.55	2.30
	18000	22*35	0.55	2.60
	18000	25*30	0.55	2.60
	18000	30*25	0.45	2.70
	22000	30*25	0.55	3.00
	22000	22*40	0.55	3.00
	22000	25*35	0.55	3.00
	27000	30*25	0.55	3.20
	27000	22*45	0.55	3.30
	27000	25*40	0.55	3.20
	33000	30*30	0.55	3.50
	33000	25*45	0.55	3.60
	33000	30*35	0.55	3.60
	39000	25*50	0.55	4.00
	39000	30*40	0.55	4.20
	39000	35*30	0.55	4.10
16	6800	22*25	0.50	1.50
	8200	22*25	0.50	1.60
	10000	22*30	0.50	1.90
	10000	25*25	0.50	1.90
	12000	22*35	0.50	2.20
	12000	25*30	0.50	2.20
	12000	30*25	0.50	2.20
	15000	22*40	0.50	2.40
	15000	25*30	0.50	2.40
	15000	30*25	0.50	2.50
	18000	22*45	0.50	2.80
	18000	25*35	0.50	2.80
	18000	30*30	0.50	2.90
	18000	35*25	0.50	2.90
	22000	25*40	0.50	3.10
	22000	30*35	0.50	3.30
	22000	35*25	0.50	3.30
	27000	25*50	0.50	4.00
	27000	30*35	0.50	3.90
	27000	35*30	0.50	3.90
25	4700	22*25	0.45	1.40
	5600	22*30	0.45	1.50
	6800	22*30	0.45	1.70
	6800	25*25	0.45	1.70
	8200	22*35	0.45	1.90
	8200	25*30	0.45	1.90
	8200	30*25	0.45	2.00
	10000	22*40	0.45	2.10
	10000	25*35	0.45	2.20
	10000	30*25	0.45	2.20
	12000	22*45	0.45	2.30
	12000	25*40	0.45	2.40

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
25	12000	30*30	0.45	2.40
	12000	35*25	0.45	2.50
	15000	25*45	0.45	3.00
	15000	30*35	0.45	3.00
	15000	35*25	0.45	3.00
	18000	25*50	0.45	3.20
	18000	30*40	0.45	3.30
	18000	35*30	0.45	3.30
	22000	30*45	0.45	4.00
	22000	35*35	0.45	3.90
35	2700	22*25	0.40	1.20
	3300	22*30	0.40	1.30
	3300	25*25	0.40	1.30
	3900	22*30	0.40	1.50
	3900	25*25	0.40	1.50
	4700	22*35	0.40	1.60
	4700	25*30	0.40	1.60
	4700	30*25	0.40	1.70
	5600	22*40	0.40	1.80
	5600	25*30	0.40	1.70
	5600	30*25	0.40	1.80
	6800	22*45	0.40	1.90
	6800	25*35	0.40	1.90
	6800	30*30	0.40	2.00
	6800	35*25	0.40	2.00
	8200	22*50	0.40	2.10
	8200	25*40	0.40	2.10
	8200	30*30	0.40	2.10
	8200	35*25	0.40	2.20
	10000	25*45	0.40	2.20
	10000	30*35	0.40	2.30
	10000	35*30	0.40	2.30
	12000	25*50	0.40	2.60
	12000	30*40	0.40	2.60
	12000	35*30	0.40	2.60
50	1500	22*25	0.35	1.00
	1800	22*25	0.35	1.10
	2200	22*30	0.35	1.20
	2200	25*25	0.35	1.20
	2700	22*30	0.35	1.40
	2700	25*25	0.35	1.40
	3300	22*35	0.35	1.50
	3300	25*30	0.35	1.50
	3300	30*25	0.35	1.60
	3900	22*40	0.35	1.60
	3900	25*35	0.35	1.70
	3900	30*25	0.35	1.70
	4700	22*45	0.35	1.80
	4700	25*40	0.35	1.80
	4700	30*30	0.35	1.80
	4700	35*25	0.35	1.80
	5600	22*50	0.35	1.90

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
50	5600	25*40	0.35	1.90
	5600	30*35	0.35	2.00
	5600	35*25	0.35	2.00
	6800	25*50	0.35	2.20
	6800	30*40	0.35	2.20
	6800	35*30	0.35	2.20
63	1000	22*25	0.30	0.95
	1200	22*25	0.30	1.05
	1500	22*30	0.30	1.22
	1500	25*25	0.30	1.22
	1800	22*30	0.30	1.35
	1800	25*25	0.30	1.35
	2200	22*35	0.30	1.43
	2200	25*30	0.30	1.43
	2200	30*25	0.30	1.43
	2700	22*40	0.30	1.65
	2700	25*35	0.30	1.65
	2700	30*25	0.30	1.65
	3300	22*45	0.30	1.76
	3300	25*40	0.30	1.76
	3300	30*30	0.30	1.76
	3300	35*25	0.30	1.76
	3900	25*45	0.30	2.02
	3900	30*35	0.30	2.05
	3900	35*25	0.30	2.02
	4700	25*50	0.30	2.10
	4700	30*35	0.30	2.08
	4700	35*30	0.30	2.08
100	470	22*25	0.20	0.62
	560	22*25	0.20	0.75
	680	22*30	0.20	0.82
	680	25*25	0.20	0.82
	820	22*30	0.20	0.91
	820	25*25	0.20	0.91
	1000	22*35	0.20	1.02
	1000	25*30	0.20	1.08
	1000	30*25	0.20	1.08
	1200	22*40	0.20	1.20
	1200	25*35	0.20	1.24
	1200	30*25	0.20	1.24
	1500	22*50	0.20	1.37
	1500	25*40	0.20	1.37
	1500	30*30	0.20	1.37
	1500	35*25	0.20	1.40
	1800	25*45	0.20	1.65
	1800	30*35	0.20	1.65
	1800	35*25	0.20	1.63
	2200	25*50	0.20	2.02
	2200	30*40	0.20	2.02
	2200	35*30	0.20	2.00
	2700	30*45	0.20	2.20
	2700	35*35	0.20	2.20

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
160	220	22*25	0.15	0.78
	270	22*30	0.15	0.88
	330	22*30	0.15	1.00
	330	25*25	0.15	1.04
	390	22*35	0.15	1.10
	390	25*30	0.15	1.15
	390	30*25	0.15	1.20
	470	22*40	0.15	1.35
	470	25*35	0.15	1.40
	470	30*25	0.15	1.44
	560	22*45	0.15	1.46
	560	25*35	0.15	1.48
	560	30*30	0.15	1.56
	680	25*40	0.15	1.60
	680	30*30	0.15	1.66
	680	35*25	0.15	1.67
	680	25*45	0.15	1.70
	820	30*35	0.15	1.80
	820	35*30	0.15	1.89
	1000	25*50	0.15	2.10
	1000	30*40	0.15	2.18
	1000	35*30	0.15	2.19
	1200	30*45	0.15	2.37
	1200	35*35	0.15	2.40
	1500	35*50	0.15	2.76
	1500	35*40	0.15	2.80
	1800	30*60	0.15	3.10
	1800	35*45	0.15	3.12
	2200	35*55	0.15	3.60
200	180	22*25	0.15	0.70
	220	22*25	0.15	0.85
	270	22*30	0.15	0.94
	270	25*25	0.15	0.95
	330	22*35	0.15	1.10
	330	25*25	0.15	1.12
	390	22*35	0.15	1.20
	390	25*30	0.15	1.22
	390	30*25	0.15	1.30
	470	22*40	0.15	1.40
	470	25*35	0.15	1.42
	470	30*25	0.15	1.50
	560	22*45	0.15	1.55
	560	25*35	0.15	1.57
	560	30*30	0.15	1.60
	560	35*25	0.15	1.61
	680	25*45	0.15	1.82
	680	30*35	0.15	1.85
	680	35*25	0.15	1.92
	820	25*50	0.15	1.98
	820	30*40	0.15	2.00
	820	35*30	0.15	2.00
	1000	30*45	0.15	2.20

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
200	1000	30*45	0.15	2.20
	1000	35*35	0.15	2.24
	1200	30*50	0.15	2.37
	1200	35*40	0.15	2.46
	1500	30*60	0.15	3.10
	1500	35*45	0.15	3.12
	1800	35*50	0.15	3.60
250	120	22*25	0.15	0.58
	150	22*30	0.15	0.62
	150	25*25	0.15	0.64
	180	22*30	0.15	0.74
	180	25*25	0.15	0.75
	220	22*35	0.15	0.87
	220	25*30	0.15	0.89
	270	22*40	0.15	0.94
	270	25*35	0.15	0.95
	270	30*25	0.15	0.96
	330	22*45	0.15	1.10
	330	25*35	0.15	1.10
	330	30*30	0.15	1.20
	330	35*25	0.15	1.22
	390	22*50	0.15	1.23
	390	25*40	0.15	1.23
	390	30*30	0.15	1.25
	390	35*25	0.15	1.30
	470	25*45	0.15	1.40
	470	30*35	0.15	1.41
	470	35*30	0.15	1.48
	560	30*40	0.15	1.60
	560	35*30	0.15	1.63
	680	30*45	0.15	1.80
	680	35*35	0.15	1.86
	820	30*55	0.15	2.02
	820	35*40	0.15	2.05
	1000	30*60	0.15	2.40
	1000	35*45	0.15	2.42
	1200	35*55	0.15	2.70
350	82	22*25	0.20	0.50
	100	22*30	0.20	0.53
	100	25*25	0.20	0.54
	120	22*35	0.20	0.62
	120	25*25	0.20	0.63
	150	22*40	0.20	0.73
	150	25*30	0.20	0.74
	150	30*25	0.20	0.75
	180	22*45	0.20	0.85
	180	25*35	0.20	0.87
	180	30*25	0.20	0.88
	220	22*50	0.20	0.90
	220	25*40	0.20	0.94
	220	30*30	0.20	0.96
	220	35*25	0.20	0.98

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
350	270	25*50	0.20	1.10
	270	30*35	0.20	1.11
	270	35*30	0.20	1.12
	330	30*45	0.20	1.20
	330	35*35	0.20	1.23
	390	30*50	0.20	1.40
	390	35*40	0.20	1.41
	470	30*50	0.20	1.55
	470	35*45	0.20	1.58
	560	30*60	0.20	1.78
	560	35*50	0.20	1.82
	680	35*55	0.20	2.02
	820	35*60	0.20	2.30
400	56	22*25	0.20	0.41
	68	22*25	0.20	0.43
	82	22*30	0.20	0.51
	82	25*25	0.20	0.52
	100	22*30	0.20	0.54
	100	25*25	0.20	0.55
	120	22*35	0.20	0.62
	120	25*30	0.20	0.64
	120	30*25	0.20	0.65
	150	22*40	0.20	0.72
	150	25*35	0.20	0.74
	150	30*25	0.20	0.75
	180	22*50	0.20	0.87
	180	25*40	0.20	0.88
	180	30*30	0.20	0.88
	180	35*25	0.20	0.90
	220	22*45	0.20	0.97
	220	25*45	0.20	0.94
	220	30*35	0.20	0.95
	220	35*25	0.20	0.96
	270	22*52	0.20	1.08
	270	25*50	0.20	1.15
	270	30*40	0.20	1.17
	270	35*30	0.20	1.20
	330	25*50	0.20	1.20
	330	30*45	0.20	1.26
	330	35*35	0.20	1.28
	390	30*45	0.20	1.64
	390	35*40	0.20	1.42
	470	30*50	0.20	1.41
	470	35*45	0.20	1.68
	560	30*60	0.20	1.66
	560	35*50	0.20	1.90
	820	35*50	0.20	2.35
450	68	22*30	0.24	0.44
	68	25*25	0.24	0.45
	82	22*35	0.24	0.51
	82	25*30	0.24	0.53
	100	22*40	0.24	0.57

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	tanδ	额定纹波电流(A) Rated ripple current
450	100	25*30	0.24	0.58
	100	30*25	0.24	0.58
	120	22*45	0.24	0.66
	120	25*35	0.24	0.67
	120	30*30	0.24	0.68
	150	22*50	0.24	0.76
	150	25*40	0.24	0.77
	150	30*30	0.24	0.78
	150	35*25	0.24	0.78
	180	25*45	0.24	0.83
	180	30*35	0.24	0.89
	180	35*30	0.24	0.92
	220	25*50	0.24	0.95
	220	30*40	0.24	1.00
	220	35*30	0.24	1.02
	270	30*45	0.24	1.18
	270	35*35	0.24	1.20
	330	30*55	0.24	1.35
	330	35*40	0.24	1.36
	390	30*60	0.24	1.50
	390	35*45	0.24	1.60
	470	35*50	0.24	1.84
	560	35*60	0.24	2.00
	680	35*65	0.24	2.22

特点	焊针式，宽温品
温度	-40～+105℃
额定电压	10V～450V
容量	56~39000μF
寿命	2K Hrs
