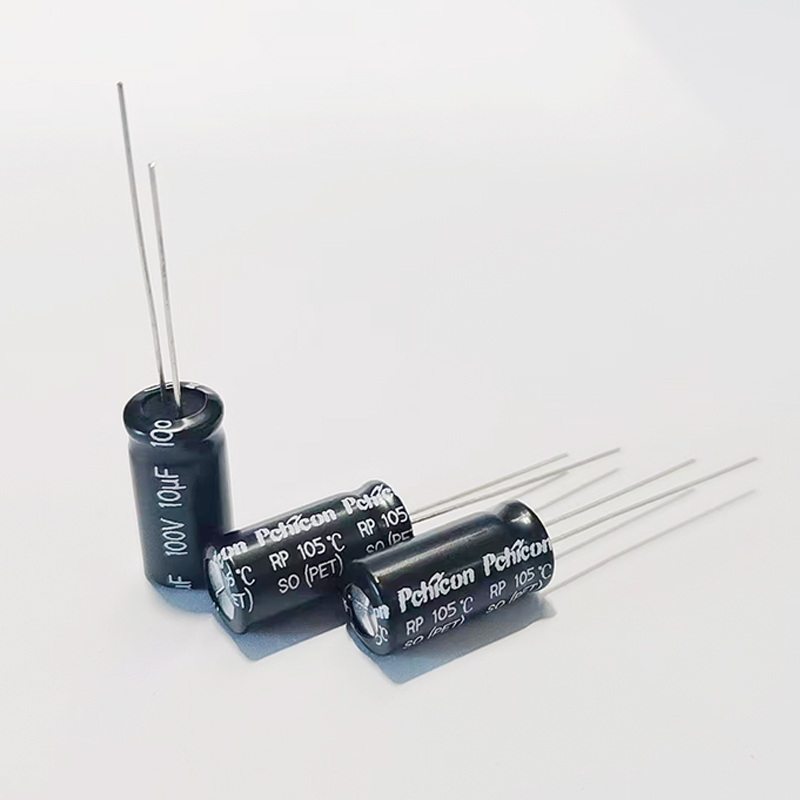

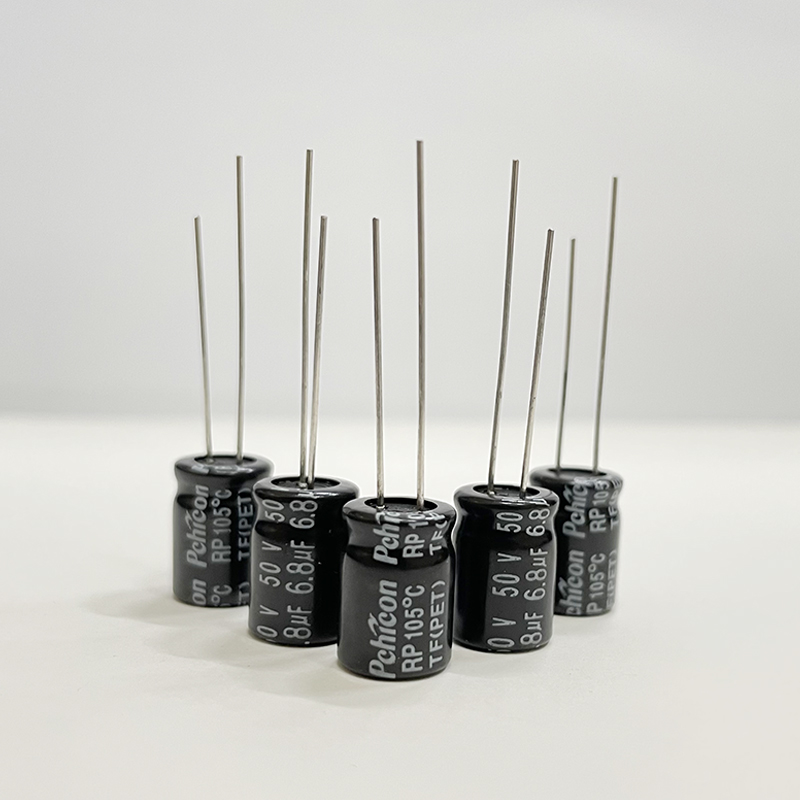

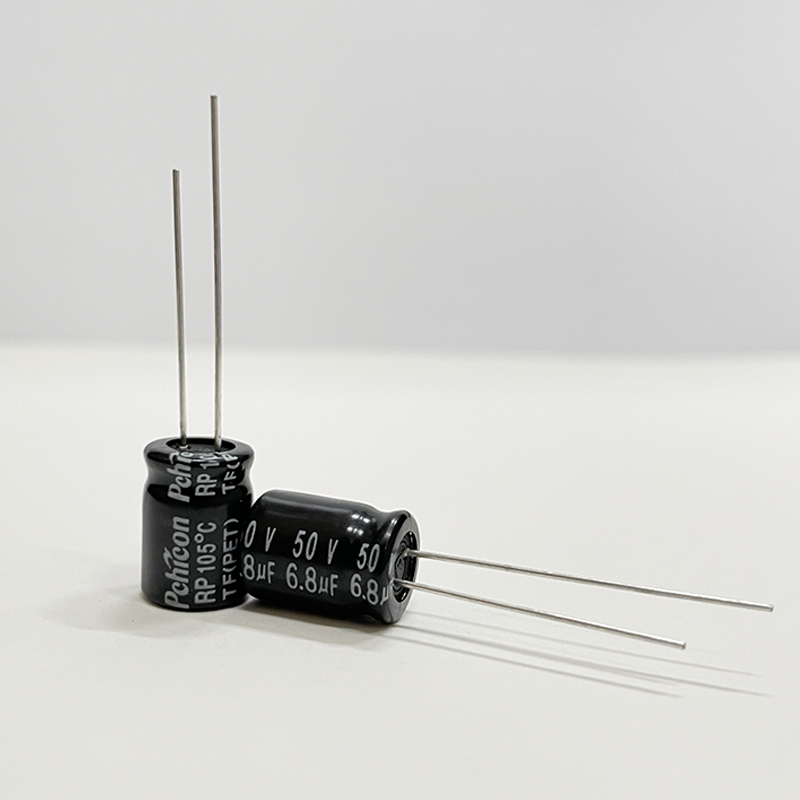

● 双极性、标准品
● 适用于极性翻转或极性交换的电路中
● 符合RoHS
| 特点 | 双极性，标准品 |
| 温度 | -40～+105℃ |
| 额定电压 | 6.3～120V |
| 容量 | 1~6800μF |
| 寿命 | 1K Hrs |
| 项目Item | 特性Characteristics | ||||||||||||||||||||||||||||||||||||||||||||||||
|
工作温度范围 Operating temperature range |
-40～+105℃ | ||||||||||||||||||||||||||||||||||||||||||||||||
|
额定电压范围 Rated voltage range |
6.3～100Vdc | ||||||||||||||||||||||||||||||||||||||||||||||||
|
标称容量允许偏差 Nominal capacitance tolerance |
±20% | （at25℃120Hz） | |||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current |
I=0.06CV或10μA取大者 I=0.06CV or 10μA Whichever is greater |
25℃，2分钟(25℃，2min) | 25℃，120Hz | 25℃ | |||||||||||||||||||||||||||||||||||||||||||||
|
I：漏电流 I：Leakage current |
C：标称容量 C：Nominal capacitance |
V：额定电压 V：Rated voltage |
|||||||||||||||||||||||||||||||||||||||||||||||
|
损失角正切值(tanδ) Dissipation factor |
额定电压(Vdc)Rated voltage | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 80 | 100 | at25℃120Hz | ||||||||||||||||||||||||||||||||||||||
| tanδ(Max) | 0.24 | 0.24 | 0.20 | 0.20 | 0.16 | 0.14 | 0.12 | 0.12 | 0.10 | ||||||||||||||||||||||||||||||||||||||||
|
当容量大于1000μF时，容量每增加1000μF，tanδ增加0.02 Capacitance＞1000μF：tanδ increases by 0.02 for each 1000μF from below value |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
温度特性 Temperature characteristics |
额定电压(Vdc)Rated voltage | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 80 | 100 | at 120Hz | ||||||||||||||||||||||||||||||||||||||
|
阻抗比Max Impedance ratio |
Z(-25℃)/Z(+20℃) | 4 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||||||||||||||||||||||||||||||||||
| Z(-40℃)/Z(+20℃) | 10 | 8 | 6 | 4 | 3 | 3 | 3 | 3 | 3 | ||||||||||||||||||||||||||||||||||||||||
|
耐久性 Load life |
在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃, after continuous loading of DC votage and rated ripple current for specified time, the product shall be tested after its temperature back to 25℃, and following requirements should be met: |
||||||||||||||||||||||||||||||||||||||||||||||||
|
容量变化 Capacitance change |
≤初始值的±20% ≤±20% of the initial value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
损失角正切值 Dissipation factor |
≤初始规格值的150% ≤150% of the initial specification value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current |
≤初始规格值 ≤the initial specification value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
高温贮存 Shelf life |
在105℃环境中，无负载放置1000小时后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃with 1000 hours of no load, the product shall be tested after its temperature back to 25℃, and following requirements should be met: |
||||||||||||||||||||||||||||||||||||||||||||||||
|
容量变化 Capacitance change |
≤初始值的±20% ≤±20% of the initial value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
损失角正切值 Dissipation factor |
≤初始规格值的150% ≤150% of the initial specification value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current |
≤初始规格值200% ≤200% of the initial specification value |
||||||||||||||||||||||||||||||||||||||||||||||||
| Φ D+0.5Max | 5 | 6.3 | 8 | 10 | 13 | 16 | 18 |
| F ±0.5 | 2.0 | 2.5 | 3.5 | 5.0 | 5.0 | 7.5 | 7.5 |
| Φd ±0.05 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.8 | 0.8 |
| a | ≤2.0 | ||||||
| Freq(Hz) Cap(μF) | 50/60 | 120 | 1k | 10k | 100k |
| 6.3～16 | 0.80 | 1.00 | 1.10 | 1.20 | 1.20 |
| 25～35 | 0.80 | 1.00 | 1.50 | 1.70 | 1.70 |
| 50～100 | 0.80 | 1.00 | 1.60 | 1.90 | 1.90 |
|
电压 WV(Vdc) |
容量 Cap (μF) |
尺寸 Size D*L(mm) |
tanδ |
额定纹波电流(mA) Rated ripple current |
| 6.3 | 33 | 5*11 | 0.24 | 40 |
| 47 | 5*11 | 0.24 | 50 | |
| 100 | 6.3*12 | 0.24 | 85 | |
| 220 | 8*12 | 0.24 | 140 | |
| 330 | 8*12 | 0.24 | 170 | |
| 470 | 10*13 | 0.24 | 250 | |
| 1000 | 10*20 | 0.24 | 430 | |
| 2200 | 13*25 | 0.26 | 800 | |
| 3300 | 16*25 | 0.28 | 1100 | |
| 10 | 22 | 5*11 | 0.24 | 32 |
| 33 | 5*11 | 0.24 | 45 | |
| 47 | 5*11 | 0.24 | 50 | |
| 100 | 6.3*12 | 0.24 | 90 | |
| 220 | 8*12 | 0.24 | 150 | |
| 330 | 10*16 | 0.24 | 230 | |
| 470 | 10*16 | 0.24 | 270 | |
| 1000 | 13*22 | 0.24 | 480 | |
| 2200 | 16*25 | 0.26 | 880 | |
| 16 | 10 | 5*11 | 0.20 | 25 |
| 22 | 5*11 | 0.20 | 40 | |
| 33 | 5*11 | 0.20 | 45 | |
| 47 | 6.3*12 | 0.20 | 65 | |
| 100 | 8*12 | 0.20 | 100 | |
| 220 | 10*13 | 0.20 | 180 | |
| 330 | 10*16 | 0.20 | 250 | |
| 470 | 10*20 | 0.20 | 330 | |
| 1000 | 16*25 | 0.20 | 250 | |
| 2200 | 16*32 | 0.22 | 1000 | |
| 25 | 10 | 5*11 | 0.20 | 25 |
| 22 | 6.3*12 | 0.20 | 42 | |
| 33 | 6.3*12 | 0.20 | 55 | |
| 47 | 6.3*12 | 0.20 | 60 | |
| 100 | 8*12 | 0.20 | 105 | |
| 220 | 10*16 | 0.20 | 210 | |
| 330 | 13*22 | 0.20 | 300 | |
| 470 | 13*22 | 0.20 | 350 | |
| 1000 | 16*25 | 0.20 | 650 | |
| 35 | 4.7 | 5*11 | 0.16 | 20 |
| 10 | 5*11 | 0.16 | 30 | |
| 22 | 6.3*12 | 0.16 | 48 | |
| 33 | 8*12 | 0.16 | 70 | |
| 47 | 8*12 | 0.16 | 80 | |
| 100 | 10*16 | 0.16 | 150 | |
| 220 | 13*20 | 0.16 | 280 | |
| 330 | 13*20 | 0.16 | 340 | |
| 470 | 13*25 | 0.16 | 450 | |
| 1000 | 16*32 | 0.16 | 780 |
|
电压 WV(Vdc) |
容量 Cap (μF) |
尺寸 Size D*L(mm) |
tanδ |
额定纹波电流(mA) Rated ripple current |
| 50 | 1 | 5*11 | 0.14 | 10 |
| 2.2 | 5*11 | 0.14 | 15 | |
| 3.3 | 5*11 | 0.14 | 18 | |
| 4.7 | 5*11 | 0.14 | 20 | |
| 10 | 6.3*12 | 0.14 | 35 | |
| 22 | 8*12 | 0.14 | 60 | |
| 33 | 8*12 | 0.14 | 75 | |
| 47 | 10*13 | 0.14 | 100 | |
| 100 | 10*20 | 0.14 | 180 | |
| 220 | 13*25 | 0.14 | 320 | |
| 330 | 16*25 | 0.14 | 450 | |
| 470 | 16*32 | 0.14 | 580 | |
| 63 | 3.3 | 5*11 | 0.12 | 20 |
| 4.7 | 6.3*12 | 0.12 | 25 | |
| 10 | 6.3*12 | 0.12 | 40 | |
| 22 | 8*12 | 0.12 | 65 | |
| 33 | 10*13 | 0.12 | 90 | |
| 47 | 10*16 | 0.12 | 120 | |
| 100 | 13*22 | 0.12 | 220 | |
| 220 | 16*25 | 0.12 | 400 | |
| 330 | 16*32 | 0.12 | 520 | |
| 80 | 2.2 | 5*11 | 0.12 | 15 |
| 3.3 | 6.3*12 | 0.12 | 20 | |
| 4.7 | 6.3*12 | 0.12 | 25 | |
| 10 | 8*12 | 0.12 | 45 | |
| 22 | 10*16 | 0.12 | 85 | |
| 33 | 10*16 | 0.12 | 100 | |
| 47 | 10*20 | 0.12 | 140 | |
| 100 | 13*25 | 0.12 | 240 | |
| 220 | 16*32 | 0.12 | 420 | |
| 100 | 2.2 | 6.3*12 | 0.10 | 20 |
| 3.3 | 6.3*12 | 0.10 | 25 | |
| 4.7 | 6.3*12 | 0.10 | 28 | |
| 10 | 8*12 | 0.10 | 50 | |
| 22 | 10*20 | 0.10 | 90 | |
| 33 | 13*22 | 0.10 | 130 | |
| 47 | 13*22 | 0.10 | 160 | |
| 100 | 16*25 | 0.10 | 280 |
