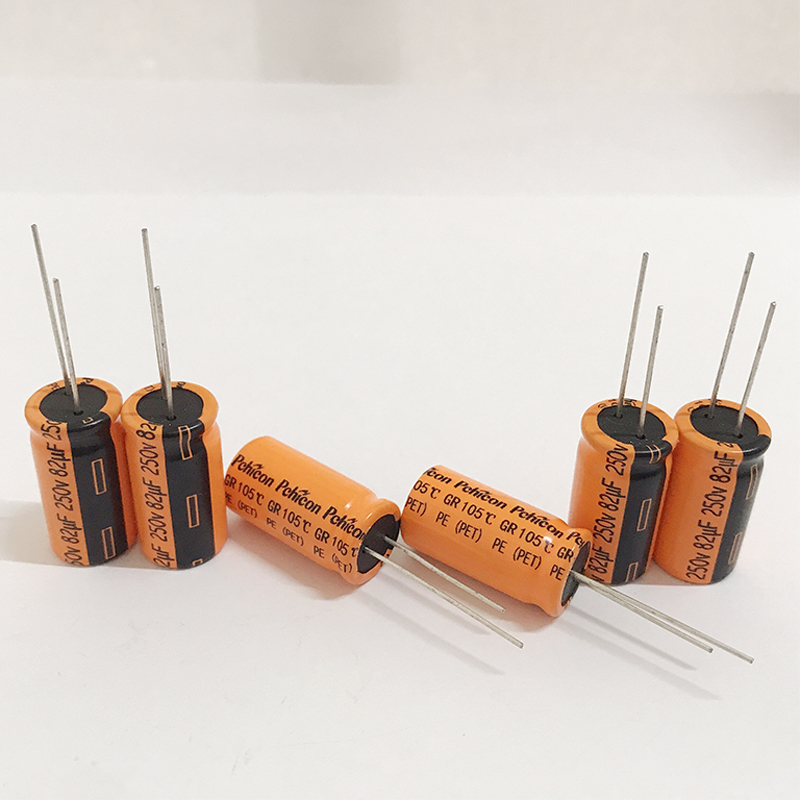

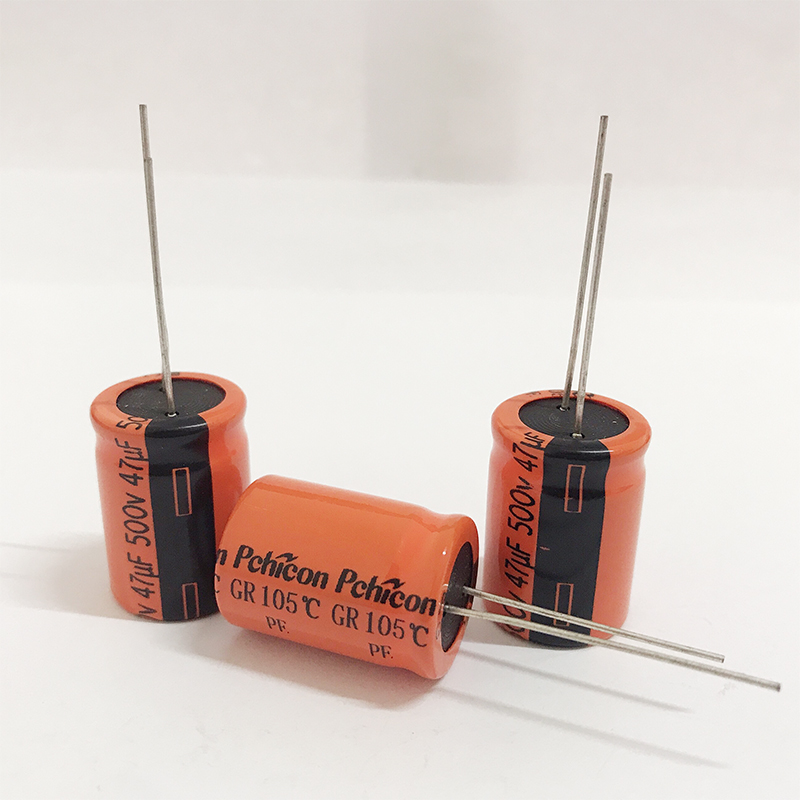

● 中高压、标准品
● 适用于电源适配器等一般电子线路
● 符合RoHS
| 特点 | 中高压，标准品 |
| 温度 | -40～+105℃ |
| 额定电压 | 160V～500V |
| 寿命 | 4K Hrs |
| 项目Item | 特性Characteristics | ||||||||||||||||||||||||||||||||||||||||||||||||
|
工作温度范围 Operating temperature range |
-40～+105℃ | ||||||||||||||||||||||||||||||||||||||||||||||||
|
额定电压范围 Rated voltage range |
160～500Vdc | ||||||||||||||||||||||||||||||||||||||||||||||||
|
标称容量允许偏差 Nominal capacitance tolerance |
±20% | （at25℃120Hz） | |||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current |
I=0.02CV+10μA | 25℃，2分钟(25℃，2min) | 25℃，120Hz | 25℃ | |||||||||||||||||||||||||||||||||||||||||||||
|
I：漏电流 I：Leakage current |
C：标称容量 C：Nominal capacitance |
V：额定电压 V：Rated voltage |
|||||||||||||||||||||||||||||||||||||||||||||||
|
损失角正切值(tanδ) Dissipation factor |
额定电压(Vdc)Rated voltage | 160 | 200 | 250 | 350 | 400 | 450 | 500 | at25℃120Hz | ||||||||||||||||||||||||||||||||||||||||
| tanδ(Max) | 0.20 | 0.20 | 0.20 | 0.24 | 0.24 | 0.24 | 0.24 | ||||||||||||||||||||||||||||||||||||||||||
|
当容量大于1000μF时，容量每增加1000μF，tanδ增加0.02 Capacitance＞1000μF：tanδincreases by 0.02 for each 1000μF from below value |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
温度特性 Temperature characteristics |
额定电压(Vdc)Rated voltage | 160 | 200 | 250 | 350 | 400 | 450 | 500 | at 120Hz | ||||||||||||||||||||||||||||||||||||||||
|
阻抗比Max Impedance ratio |
Z(-25℃)/Z(+20℃) | 3 | 3 | 3 | 6 | 6 | 6 | 8 | |||||||||||||||||||||||||||||||||||||||||
| Z(-40℃)/Z(+20℃) | 6 | 6 | 6 | 7 | 7 | 9 | 15 | ||||||||||||||||||||||||||||||||||||||||||
|
耐久性 Load life |
在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃,after continuous loading of DC votage and rated ripple current for specified time,the product shall be tested after its temperature back to 25℃,and following requirements should be met: |
||||||||||||||||||||||||||||||||||||||||||||||||
|
容量变化 Capacitance change |
≤初始值的±20% ≤±20%of the initial value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
损失角正切值 Dissipation factor |
≤初始规格值的200% ≤200%of the initial specification value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current |
≤初始规格值 ≤the initial specification value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
高温贮存 Shelf life |
在105℃环境中，无负载放置1000小时后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃with 1000 hours of no load,the product shall be tested after its temperature back to 25℃,and following requirements should be met: |
||||||||||||||||||||||||||||||||||||||||||||||||
|
容量变化 Capacitance change |
≤初始值的±20% ≤±20%of the initial value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
损失角正切值 Dissipation factor |
≤初始规格值的200% ≤200%of the initial specification value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current |
≤初始规格值200% ≤200%of the initial specification value |
||||||||||||||||||||||||||||||||||||||||||||||||
| ΦD+0.5Max | 5 | 6.3 | 8 | 10 | 13 | 16 | 18 |
| F±0.5 | 2.0 | 2.5 | 3.5 | 5.0 | 5.0 | 7.5 | 7.5 |
| Φd±0.05 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.8 | 0.8 |
| a | ≤2.0 | ||||||
| Freq(Hz) Cap(μF) | 120 | 1k | 10k | 100k |
| 160~500 | 0.50 | 0.80 | 0.90 | 1.00 |
| 电压 WV (Vdc) | 容量 Cap (μF) | 尺寸 Size D*L(mm) | tanδ | 额定纹波电流(mA) Rated ripple current |
| 160 | 10 | 8*12 | 0.20 | 130 |
| 22 | 10*12 | 0.20 | 210 | |
| 33 | 10*15 | 0.20 | 295 | |
| 47 | 10*17 | 0.20 | 368 | |
| 68 | 10*20 | 0.20 | 490 | |
| 100 | 13*20 | 0.20 | 615 | |
| 200 | 4.7 | 8*12 | 0.20 | 90 |
| 10 | 8*17 | 0.20 | 145 | |
| 22 | 10*17 | 0.20 | 220 | |
| 33 | 10*17 | 0.20 | 268 | |
| 47 | 10*20 | 0.20 | 324 | |
| 68 | 13*20 | 0.20 | 462 | |
| 100 | 13*20 | 0.20 | 525 | |
| 150 | 16*32 | 0.20 | 630 | |
| 220 | 18*32 | 0.20 | 850 | |
| 330 | 18*32 | 0.20 | 985 | |
| 250 | 2.2 | 6.3*12 | 0.20 | 40 |
| 3.3 | 8*12 | 0.20 | 72 | |
| 4.7 | 8*12 | 0.20 | 83 | |
| 6.8 | 8*12 | 0.20 | 96 | |
| 10 | 10*13 | 0.20 | 130 | |
| 350 | 2.2 | 6.3*12 | 0.24 | 50 |
| 3.3 | 8*12 | 0.24 | 75 | |
| 4.7 | 8*12 | 0.24 | 85 | |
| 10 | 10*17 | 0.24 | 148 | |
| 22 | 10*20 | 0.24 | 260 | |
| 33 | 13*20 | 0.24 | 320 | |
| 47 | 16*22 | 0.24 | 480 | |
| 68 | 18*25 | 0.24 | 516 | |
| 100 | 18*32 | 0.24 | 625 | |
| 150 | 18*34 | 0.24 | 750 |
| 电压 WV (Vdc) | 容量 Cap (μF) | 尺寸 Size D*L(mm) | tanδ | 额定纹波电流(mA) Rated ripple current |
| 400 | 2.2 | 6.3*12 | 0.24 | 60 |
| 3.3 | 6.3*12 | 0.24 | 85 | |
| 4.7 | 8*9 | 0.24 | 110 | |
| 6.8 | 8*12 | 0.24 | 140 | |
| 10 | 10*14 | 0.24 | 220 | |
| 15 | 10*17 | 0.24 | 260 | |
| 22 | 12*20 | 0.24 | 370 | |
| 33 | 13*20 | 0.24 | 450 | |
| 47 | 16*20 | 0.24 | 640 | |
| 68 | 16*25 | 0.24 | 805 | |
| 82 | 18*27 | 0.24 | 900 | |
| 100 | 18*32 | 0.24 | 1050 | |
| 120 | 18*32 | 0.24 | 1240 | |
| 150 | 18*34 | 0.24 | 1350 | |
| 450 | 1 | 6.3*12 | 0.24 | 50 |
| 2.2 | 8*12 | 0.24 | 75 | |
| 3.3 | 8*12 | 0.24 | 85 | |
| 4.7 | 10*13 | 0.24 | 142 | |
| 6.8 | 10*13 | 0.24 | 165 | |
| 10 | 10*17 | 0.24 | 245 | |
| 15 | 10*20 | 0.24 | 271 | |
| 22 | 13*20 | 0.24 | 360 | |
| 33 | 16*20 | 0.24 | 495 | |
| 47 | 16*25 | 0.24 | 655 | |
| 68 | 18*27 | 0.24 | 850 | |
| 82 | 18*30 | 0.24 | 1020 | |
| 100 | 18*34 | 0.24 | 1285 | |
| 500 | 4.7 | 10*13 | 0.24 | 125 |
| 10 | 10*20 | 0.24 | 205 | |
| 22 | 13*20 | 0.24 | 322 | |
| 33 | 16*25 | 0.24 | 505 | |
| 47 | 18*27 | 0.24 | 680 | |
| 68 | 18*32 | 0.24 | 810 |
