PS系列

PS系列

● 固态，低阻抗品

● 适用于电脑主板、服务器、显卡、游戏机主机板等，更有小型化产品适合与新型高速CPU配合使用，使得电路小型化

● 符合RoHS

特点 低阻抗品
温度 -55～+105℃
额定电压 6.30V～25V
容量 22~2200μF
寿命 2K Hrs
咨询热线：+86 0737 222 1166
主要技术性能 尺寸图 纹波电流频率校正因子 标准品一览表
项目Item 特性Characteristics
工作温度范围
Operating temperature range 		-55～+105℃
额定电压范围
Rated voltage range 		6.3～25Vdc
标称容量允许偏差
Nominal capacitance tolerance 		±20% （at25℃120Hz）
漏电流
Leakage current 		I≤0.2CV or 500μA，whichever is greater（at 20℃after 2 minutes） 20℃ 20℃，120Hz 20℃
I：漏电流
I：Leakage current 		C：标称容量
C：Nominal capacitance 		V：额定电压
V：Rated voltage
损失角正切值(tanδ)
Dissipation factor 		不超过指定值Not to exceed the value specified at20℃ 120Hz
等效串联电阻(ESR)
Equivalent series resistance 		不超过指定值Not to exceed the value specified at 100kHz
耐久性Load life
105℃,2K Hrs,
不超过额定电压
105℃,2K Hrs,
at rated voltage 		在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到20℃进行测量时，应满足以下要求：
In the environment of 105℃, after continuous loading of DC votage and rated ripple current for specified time, the product shall be tested after its temperature back to 20℃, and following requirements should be met:
容量变化
Capacitance change 		≤初始值的±20%
≤±20% of the initial value
漏电流
Leakage current 		≤初始规格值
≤the initial specification value
等效串联电阻(ESR)
Equivalent series resistance 		≤初始规格值的150%
≤150% of the initial specification value
损失角正切值
Dissipation factor 		≤初始规格值的150%
≤150% of the initial specification value
耐湿性Moisture resistance
存放在
60℃,RH90~95%,2K Hrs
stored at
60℃,RH90~95%,2K Hrs 		在60℃,RH90~95%环境中，无负载放置2000小时后，待产品温度恢复到20℃进行测量时，应满足以下要求：
In the environment of 60℃with RH90~95%, the product shall be tested when its temperature backs to 20℃after 2000 hours with no load, following requirements should be met:
容量变化
Capacitance change 		≤初始值的±20%
≤±20% of the initial value
漏电流
Leakage current 		≤初始规格值
≤the initial specification value
等效串联电阻(ESR)
Equivalent series resistance 		≤初始规格值的150%
≤150% of the initial specification value
损失角正切值
Dissipation factor 		≤初始规格值的150%
≤150% of the initial specification value

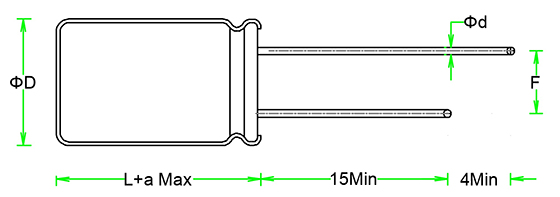

Φ D（-0.1~+0.5） a F±0.5 Φ d±0.05
5.0 ±1.0 2.0 0.5
6.3 ±1.0 2.5 0.5
8.0 ±1.0 3.5 0.6
10.0 ±1.0 5.0 0.6
频率Frequency 120Hz≤Freq.＜1kHz 1kHz≤Freq.＜10kHz 10kHz≤Freq.＜100kHz 100kHz≤Freq.＜300kHz
系数coefficient 0.05 0.30 0.70 1.00
电压
WV (Vdc) 		容量
Cap (μF) 		漏电流
Lc (μA) 		tanδ ESR (mΩ) 额定纹波电流(mA)
Rated ripple current 		尺寸
Size D*L(mm)
6.3 220 500 0.08 14 3800 5*7
270 500 0.08 14 4100 5*7
330 500 0.08 14 4400 5*8
330 500 0.08 10 4400 6.3*8
390 500 0.08 14 4500 5*9
470 592 0.08 14 4700 5*10
470 592 0.08 10 4800 6.3*8
560 705 0.08 8 5200 6.3*8
680 856 0.08 14 5500 6.3*9
680 856 0.08 14 5000 8*9
820 1033 0.08 14 5500 6.3*9
1000 1260 0.08 8 5600 6.3*10
1000 1260 0.08 8 5700 8*11
1200 1512 0.08 8 5800 8*11
1500 1890 0.08 8 5900 8*11
1500 1890 0.08 8 6000 10*12
1800 2268 0.08 8 6100 10*10
2200 2772 0.08 8 6200 8*14
2200 2772 0.08 8 6300 10*12
3300 4158 0.08 8 6400 10*14
4700 5000 0.08 8 6700 10*17
5600 5000 0.08 8 6900 10*18
10 150 500 0.12 14 2700 5*7
220 500 0.12 14 3100 5*9
220 500 0.12 10 3400 6.3*8
270 540 0.12 14 3400 6.3*8
330 660 0.12 14 3600 6.3*8
330 660 0.12 10 3700 8*9
390 780 0.12 14 3700 6.3*8
470 940 0.12 14 3800 6.3*8
470 940 0.12 10 3900 8*9
560 1120 0.12 10 3900 6.3*10
560 1120 0.12 10 3900 8*9
680 1360 0.12 10 4200 8*11
820 1640 0.12 10 4400 8*11
1000 2000 0.12 10 4600 8*11
1000 2000 0.12 10 5800 10*12
1200 2400 0.12 10 4900 8*12
1200 2400 0.12 10 5900 10*12
1500 3000 0.12 10 6000 10*12
1800 3600 0.12 10 6300 10*13
2200 4400 0.12 10 6700 10*15
3300 5000 0.12 10 6800 10*18
12 470 1128 0.12 18 3795 6.3*9
560 1344 0.12 14 3800 6.3*10
680 1632 0.12 14 3960 6.3*11
680 1632 0.12 14 4000 8*10
820 1968 0.12 11 4180 8*11
1000 2400 0.12 11 4400 8*12
1200 2880 0.12 11 4840 8*14
1500 3600 0.12 11 5280 8*16
电压
WV (Vdc) 		容量
Cap (μF) 		漏电流
Lc (μA) 		tanδ ESR (mΩ) 额定纹波电流(mA)
Rated ripple current 		尺寸
Size D*L(mm)
16 100 500 0.12 24 3000 6.3*8
120 500 0.12 24 2500 5*8
150 500 0.12 24 2600 5*8
180 576 0.12 24 2600 5*8
180 576 0.12 21 2700 6.3*7
220 704 0.12 24 2800 5*10
220 704 0.12 24 2900 6.3*8
220 704 0.12 20 3100 6.3*10
270 864 0.12 24 3000 6.3*8
270 864 0.12 24 3100 8*9
330 1056 0.12 24 3100 6.3*9
470 1504 0.12 20 3500 6.3*11
470 1504 0.12 16 5000 .8*11
560 1792 0.12 16 3500 8*11
560 1792 0.12 16 3600 8*13
560 1792 0.12 16 3800 10*12
680 2176 0.12 16 3700 8*11
680 2176 0.12 16 3900 10*12
820 2624 0.12 16 3800 8*13
820 2624 0.12 16 4100 10*12
1000 3200 0.12 16 3900 8*14
1000 3200 0.12 16 4400 10*12
1200 3840 0.12 16 4700 10*15
1500 4800 0.12 16 6000 10*18
1800 5000 0.12 16 5900 10*18
2200 5000 0.12 16 6300 10*18
20 120 500 0.12 27 2530 6.3*8
150 600 0.12 18 2585 6.3*10
180 720 0.12 27 2695 8*9
220 880 0.12 20 4100 8*11
270 1080 0.12 20 3500 8*11
330 1320 0.12 20 3600 8*11
470 1880 0.12 20 3700 10*12
560 2240 0.12 20 3800 10*13
680 2720 0.12 20 3900 10*15
820 3280 0.12 20 4000 10*18
1000 4000 0.12 20 4300 10*18
25 82 500 0.12 27 2300 6.3*7
100 500 0.12 27 2700 6.3*8
100 500 0.12 20 3000 6.3*10
100 500 0.12 20 3300 8*11
120 600 0.12 27 2700 6.3*8
150 750 0.12 20 3000 6.3*10
180 900 0.12 27 2700 8*9
220 1100 0.12 21 3300 8*11
220 1100 0.12 20 3800 10*12
270 1350 0.12 20 3300 8*11
330 1650 0.12 20 3400 8*11
330 1650 0.12 20 4100 10*12
470 2350 0.12 20 3700 8*16
470 2350 0.12 20 4400 10*12
560 2800 0.12 20 4400 10*12
680 3400 0.12 20 4700 10*15
820 4100 0.12 20 4900 10*18
1000 5000 0.12 20 4900 10*18
