PF系列
/upload/202504/20250415134833_83701.jpg
/upload/202504/20250415134833_50707.jpg

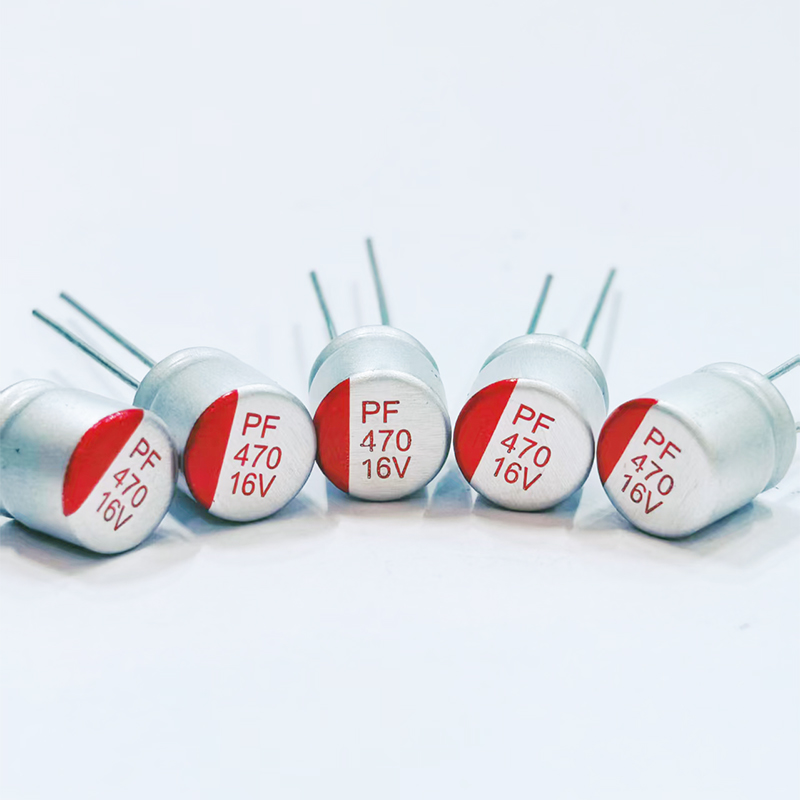

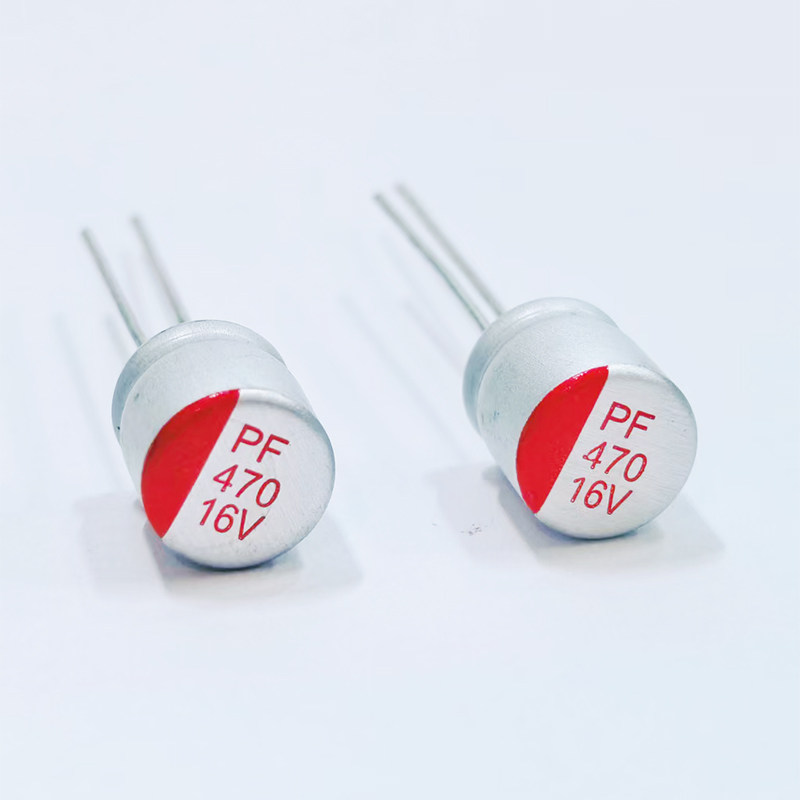

PF系列

● 固态，长寿命品

● 适用于长时间工作的电子产品及电子设备，如：电脑主板、服务器主板、显卡、LED照明驱动电源

● 符合RoHS

特点 长寿命品
温度 -55～+105℃
额定电压 2.5V～35V
容量 22~2200μF
寿命 3K~5K Hrs
咨询热线：+86 0737 222 1166
主要技术性能 尺寸图 纹波电流频率校正因子 标准品一览表
项目Item 特性Characteristics
工作温度范围
Operating temperature range 		-55～+105℃
额定电压范围
Rated voltage range 		6.3～25Vdc
标称容量允许偏差
Nominal capacitance tolerance 		±20% （at25℃120Hz）
漏电流
Leakage current 		I≤0.2CV or 500μA，whichever is greater（at 20℃after 2 minutes） 20℃ 20℃，120Hz 20℃
I：漏电流
I：Leakage current 		C：标称容量
C：Nominal capacitance 		V：额定电压
V：Rated voltage
损失角正切值(tanδ)
Dissipation factor 		不超过指定值Not to exceed the value specified at20℃ 120Hz
等效串联电阻(ESR)
Equivalent series resistance 		不超过指定值Not to exceed the value specified at 100kHz
耐久性Load life
105℃,5K Hrs,
不超过额定电压
105℃,5K Hrs,
at rated voltage 		在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到20℃进行测量时，应满足以下要求：
In the environment of 105℃, after continuous loading of DC votage and rated ripple current for specified time, the product shall be tested after its temperature back to 20℃, and following requirements should be met:
容量变化
Capacitance change 		≦初始值的±20%
≦±20% of the initial value
漏电流
Leakage current 		≦初始规格值
≦the initial specification value
等效串联电阻(ESR)
Equivalent series resistance 		≦初始规格值的150%
≦150% of the initial specification value
损失角正切值
Dissipation factor 		≦初始规格值的150%
≦150% of the initial specification value
耐湿性Moisture resistance
存放在
60℃,RH90~95%,2K Hrs
stored at
60℃,RH90~95%,2K Hrs 		在60℃,RH90~95%环境中，无负载放置2000小时后，待产品温度恢复到20℃进行测量时，应满足以下要求：
In the environment of 60℃with RH90~95%, the product shall be tested when its temperature backs to 20℃after 2000 hours with no load, following requirements should be met:
容量变化
Capacitance change 		≦初始值的±20%
≦±20% of the initial value
漏电流
Leakage current 		≦初始规格值
≦the initial specification value
等效串联电阻(ESR)
Equivalent series resistance 		≦初始规格值的150%
≦150% of the initial specification value
损失角正切值
Dissipation factor 		≦初始规格值的150%
≦150% of the initial specification value

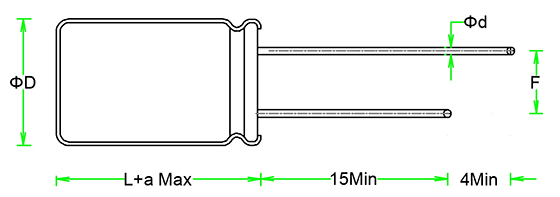

Φ D（-0.1~+0.5） a F±0.5 Φ d±0.05
5.0 ±1.0 2.0 0.5
6.3 ±1.0 2.5 0.5
8.0 ±1.0 3.5 0.6
10.0 ±1.0 5.0 0.6
频率Frequency 120Hz≤Freq.＜1kHz 1kHz≤Freq.＜10kHz 10kHz≤Freq.＜100kHz 100kHz≤Freq.＜300kHz
系数coefficient 0.05 0.30 0.70 1.00
电压
WV (Vdc) 		容量
Cap (μF) 		漏电流
Lc (μA) 		tanδ ESR (mΩ) 额定纹波电流(mA)
Rated ripple current 		尺寸
Size D*L(mm)
2.5 560 500 0.08 12 2000 6.3*8
680 500 0.08 12 2000 6.3*8
820 500 0.08 12 2000 6.3*9
1200 600 0.08 14 2100 8*9
6.3 330 500 0.08 12 1900 6.3*8
470 592 0.08 12 1900 6.3*8
470 592 0.08 14 2100 8*9
560 706 0.08 12 1900 6.3*8
680 857 0.08 12 2200 8*11
820 1033 0.08 12 2200 8*11
1000 1260 0.08 12 2300 8*11
1200 1512 0.08 12 2300 8*11
1500 1890 0.08 12 2500 10*12
10 220 500 0.12 12 1700 6.3*8
270 540 0.12 12 1700 6.3*8
330 660 0.12 12 1800 6.3*10
470 940 0.12 12 2000 8*11
560 1120 0.12 12 2000 8*11
680 1360 0.12 12 2100 8*11
820 1640 0.12 12 2100 8*11
1000 2000 0.12 12 2200 10*12
1200 2400 0.12 12 2200 10*12
1500 3000 0.12 12 2400 10*12
16 100 500 0.12 17 1500 6.3*8
180 576 0.12 17 1500 6.3*8
220 704 0.12 17 1600 6.3*10
270 864 0.12 14 1700 8*11
330 1056 0.12 14 1600 6.3*10
470 1504 0.12 14 1700 8*11
560 1792 0.12 14 2000 10*12
680 2176 0.12 14 2000 10*12
820 2624 0.12 14 2100 10*12
1000 3200 0.12 14 2100 10*12
25 68 500 0.12 24 1300 6.3*7
82 500 0.12 24 1300 6.3*7
100 500 0.12 24 1300 6.3*8
100 500 0.12 22 1500 8*11
120 600 0.12 22 1400 6.3*10
180 900 0.12 24 1300 8*9
220 1100 0.12 22 1500 8*11
220 1100 0.12 22 1700 10*12
270 1350 0.12 22 1500 8*11
330 1650 0.12 22 1700 10*12
470 2350 0.12 22 1700 8*16
470 2350 0.12 22 1800 10*12
560 2800 0.12 22 1800 10*12
35 47 500 0.12 52 1100 6.3*7
56 500 0.12 52 1100 6.3*7
68 500 0.12 52 1100 6.3*7
82 574 0.12 52 1100 6.3*7
100 700 0.12 42 1200 6.3*10
150 1050 0.12 32 1400 10*12
220 1540 0.12 32 1300 8*11
220 1540 0.12 32 1400 10*12
270 1890 0.12 32 1400 10*12
330 2310 0.12 32 1400 10*12
