RF系列-高品质铝电解电容器缔造者

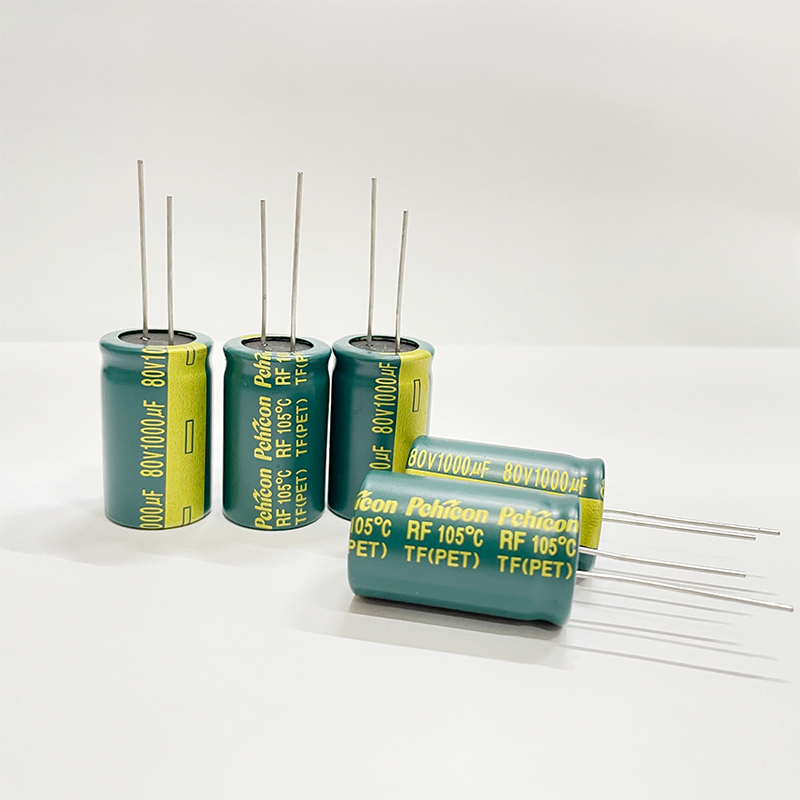

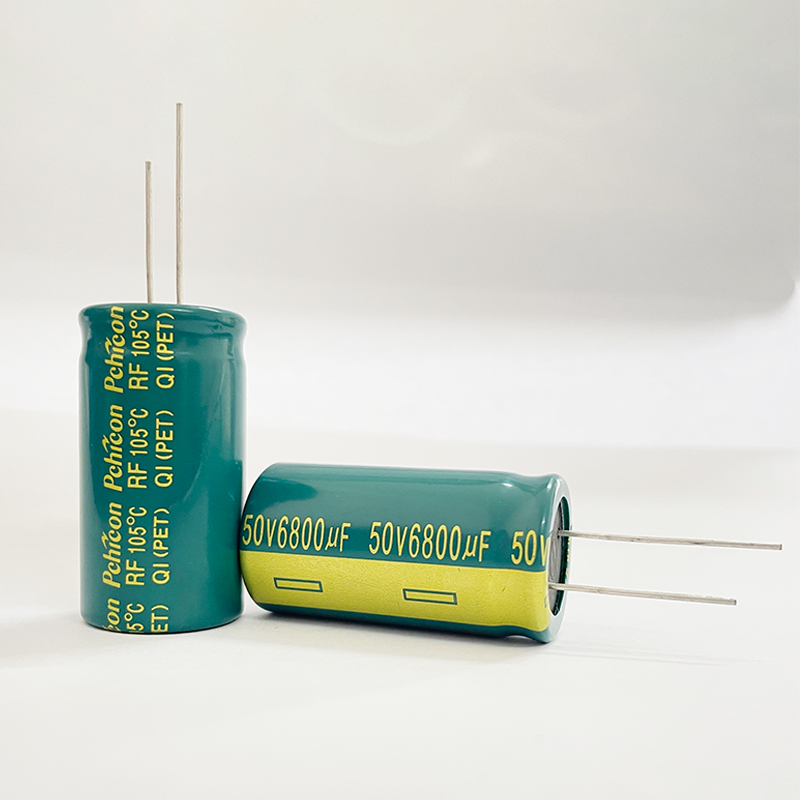

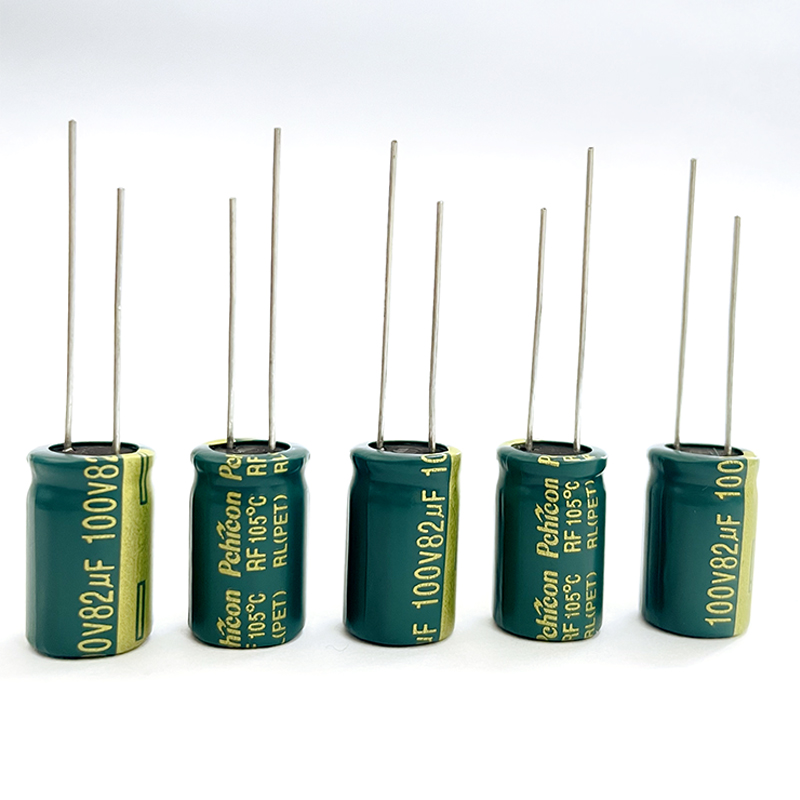

RF系列

● 低ESR，标准品

● 适用于LED驱动电源，开关电源，音响等电子线路

● 符合RoHS

特点	低ESR,标准品
温度	-40～+105℃
额定电压	6.3V～120V
容量	1~4700μF
寿命	3K~7K Hrs

咨询热线：+86 0737 222 1166

主要技术性能尺寸图纹波电流频率校正因子标准品一览表

项目Item	特性Characteristics
工作温度范围 Operating temperature range	-40～+105℃

额定电压范围 Rated voltage range	6.3～120Vdc

标称容量允许偏差 Nominal capacitance tolerance	±20%														（at25℃120Hz）

漏电流 Leakage current	I=0.01CV或3μA取大者 I=0.01CV or 3μA Whichever is greater			25℃，2分钟(25℃，2min)					25℃，120Hz						25℃
				I：漏电流 I：Leakage current					C：标称容量 C：Nominal capacitance						V：额定电压 V：Rated voltage

损失角正切值(tanδ) Dissipation factor	额定电压(Vdc)Rated voltage			6.3	10	16	25	35	50	63	80	100		120	at25℃120Hz
	tanδ(Max)			0.22	0.19	0.16	0.14	0.12	0.10	0.09	0.09	0.08		0.12
	当容量大于1000μF时，容量每增加1000μF，tanδ增加0.02 Capacitance＞1000μF：tanδincreases by 0.02 for each 1000μF from below value

温度特性 Temperature characteristics	额定电压(Vdc)Rated voltage			6.3	10	16	25	35	50	63	80	100		120	at 120Hz
	阻抗比Max Impedance ratio	Z(-25℃)/Z(+20℃)		5	4	3	3	3	3	3	3	3		3
		Z(-40℃)/Z(+20℃)		10	8	5	4	4	4	4	4	4		6
耐久性 Load life	在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃,after continuous loading of DC votage and rated ripple current for specified time,the product shall be tested after its temperature back to 25℃,and following requirements should be met:


	容量变化 Capacitance change		≤初始值的±25%（6.3V＆10V±30%） ≤±25%of the initial value										ΦD(mm)			Life(Hrs)

	损失角正切值 Dissipation factor		≤初始规格值的200% ≤200%of the initial specification value										ΦD 5~6.3			3000
													ΦD=8			4000
	漏电流 Leakage current		≤初始规格值 ≤the initial specification value										ΦD=10			5000
													ΦD＞12			7000
高温贮存 Shelf life	在105℃环境中，无负载放置1000小时后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃with 1000 hours of no load,the product shall be tested after its temperature back to 25℃,and following requirements should be met:


	容量变化 Capacitance change		≤初始值的±25%（6.3V＆10V±30%） ≤±25%of the initial value

	损失角正切值 Dissipation factor		≤初始规格值的200% ≤200%of the initial specification value

	漏电流 Leakage current		≤初始规格值200% ≤200%of the initial specification value

ΦD+0.5Max	5	6.3	8	10	13	16	18	22
F±0.5	2.0	2.5	3.5	5.0	5.0	7.5	7.5	10
Φd±0.05	0.5	0.5	0.5	0.6	0.6	0.8	0.8	0.8
a	≤2.0

Freq(Hz)Cap(μF)	120	1k	10k	100k
Cap＜220	0.40	0.75	0.90	1.00
220≤Cap＜680	0.50	0.85	0.94	1.00
680≤Cap＜2200	0.60	0.87	0.95	1.00
2200≤Cap＜4700	0.75	0.90	0.95	1.00
Cap≥4700	0.85	0.95	0.98	1.00

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	阻抗 Impedance (Ω)	额定纹波电流(mA) Rated ripple current
6.3	100	5*11	0.990	180
	220	6.3*12	0.315	300
	330	8*12	0.310	380
	470	6.3*12	0.210	440
	560	8*12	0.105	480
	680	8*12	0.104	510
	820	8*16	0.100	720
	1000	8*16	0.098	850
	1200	8*20	0.090	1050
	1500	8*16	0.061	1300
	2200	10*14	0.058	1850
	2700	10*25	0.050	2000
10	22	5*11	2.730	54
	47	5*11	0.840	147
	100	5*11	0.500	205
	220	5*11	0.290	300
	220	6.3*12	0.270	330
	330	6.3*12	0.168	430
	330	8*12	0.165	450
	470	6.3*12	0.105	550
	470	8*9	0.105	550
	680	8*16	0.095	850
	1000	8*12	0.060	1100
	1200	10*20	0.058	1500
	1500	10*20	0.052	1900
	2200	10*20	0.042	2200
	3300	13*25	0.040	2600
16	10	5*9	4.200	36
	22	5*11	3.670	58
	47	5*11	0.540	185
	56	5*11	0.450	225
	100	5*9	0.330	270
	100	6.3*12	0.315	270
	220	5*11	0.210	550
	220	6.3*12	0.200	570
	330	6.3*12	0.125	680
	330	8*12	0.122	720
	470	8*12	0.096	950
	470	10*12	0.090	1000
	680	8*14	0.077	1100
	820	10*16	0.079	1250
	1000	10*13	0.045	1350
	1200	10*25	0.043	1500
	1500	12*20	0.042	1900
	2200	13*20	0.042	2550
	3300	13*20	0.038	3000
	4700	16*28	0.079	3900
25	1	5*11	6.700	11
	2.2	5*11	5.000	22
	4.7	5*11	4.700	65
	10	5*11	4.200	155
	22	5*11	4.000	175

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	阻抗 Impedance (Ω)	额定纹波电流(mA) Rated ripple current
25	33	5*11	1.500	188
	47	5*11	0.840	210
	68	5*11	0.295	300
	100	5*11	0.295	400
	220	6.3*12	0.210	680
	330	8*12	0.105	950
	390	8*20	0.084	1050
	470	8*14	0.075	1200
	470	10*13	0.075	1200
	560	10*16	0.062	1450
	680	10*13	0.055	1600
	820	10*16	0.048	1700
	1000	10*20	0.040	2100
	1500	13*20	0.032	2400
	1800	13*20	0.029	2900
	2200	13*20	0.032	3100
	2700	16*25	0.022	3200
	3300	16*25	0.021	3350
	4700	16*27	0.020	4100
35	10	5*11	4.500	95
	22	5*11	4.000	115
	22	6.3*12	4.000	118
	33	5*11	0.840	225
	47	5*11	0.580	270
	56	6.3*12	0.560	320
	68	6.3*12	0.550	340
	100	6.3*9	0.420	440
	150	8*12	0.300	630
	220	8*12	0.110	750
	270	8*12	0.088	1000
	330	10*13	0.079	1200
	390	10*13	0.078	1320
	470	10*16	0.072	1450
	560	10*20	0.070	1850
	680	10*16	0.058	2000
	1000	13*20	0.045	2400
	1500	13*20	0.043	2850
	1500	16*20	0.043	2850
	2200	16*25	0.029	3000
	3300	16*32	0.028	3900
50	1	5*11	6.300	9
	2.2	5*11	6.000	20
	3.3	5*11	5.800	55
	4.7	5*11	5.500	88
	6.8	5*11	4.700	105
	8.2	5*11	3.800	110
	10	5*11	3.000	115
	10	6.3*9	3.000	120
	15	5*11	2.800	140
	22	5*11	2.600	185
	33	6.3*12	1.600	245

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	阻抗 Impedance (Ω)	额定纹波电流(mA) Rated ripple current
50	47	6.3*12	0.800	285
	56	6.3*12	0.480	300
	68	8*12	0.320	380
	100	8*12	0.260	600
	150	8*12	0.250	950
	220	10*13	0.180	1200
	330	10*14	0.160	1500
	470	10*20	0.095	1850
	560	12*20	0.074	2200
	680	13*20	0.073	2400
	820	13*20	0.072	2650
	1000	13*25	0.051	2850
	1000	16*20	0.048	2900
	1200	13*25	0.041	3085
	1500	16*25	0.039	3152
	2200	18*32	0.035	3500
63	1	5*11	5.400	10
	2.2	5*11	5.300	22
	3.3	5*11	5.200	45
	4.7	5*11	5.000	60
	10	5*11	4.500	105
	15	5*11	3.500	125
	22	6.3*12	3.300	235
	33	8*12	2.800	265
	47	6.3*12	2.300	290
	68	8*9	0.810	510
	100	8*12	0.255	670
	100	10*13	0.250	700
	120	8*16	0.200	750
	150	8*16	0.180	900
	180	10*13	0.098	1000
	220	10*16	0.095	1150
	270	10*16	0.092	1400
	330	10*20	0.105	1550
	390	13*20	0.078	1700
	470	10*25	0.074	1950
	470	13*20	0.074	1950
	560	13*25	0.090	2300
	680	13*25	0.058	2400
	680	16*20	0.058	2400
	820	16*30	0.032	2622
	1500	18*35	0.025	3128
80	10	6.3*12	0.550	70
	47	8*12	0.028	298
	68	8*12	0.170	450
	82	8*14	0.160	520
	100	8*16	0.110	540
	100	10*13	0.110	540
	120	8*20	0.100	610
	150	10*16	0.095	700
	220	10*20	0.065	1020
	330	13*20	0.060	1200

电压 WV (Vdc)	容量 Cap (μF)	尺寸 Size D*L(mm)	阻抗 Impedance (Ω)	额定纹波电流(mA) Rated ripple current
80	470	13*20	0.058	1520
	470	16*21	0.058	1520
	680	16*25	0.055	1705
	820	16*30	0.050	1800
	1000	18*27	0.045	1950
	1500	18*36	0.042	2500
	2200	22*40	0.040	3200
100	2.2	5*11	5.650	20
	3.3	5*11	5.300	25
	4.7	5*11	5.100	35
	6.8	5*11	3.700	85
	10	5*11	2.520	87
	10	6.3*9	2.500	93
	15	6.3*12	1.350	190
	22	6.3*12	0.900	220
	22	8*12	0.850	240
	33	8*12	0.490	310
	33	10*13	0.490	310
	39	8*16	0.450	400
	47	8*12	0.420	340
	47	10*13	0.400	450
	56	10*13	0.310	530
	68	8*16	0.300	580
	82	10*13	0.240	750
	100	8*20	0.220	820
	100	10*16	0.220	820
	120	10*14	0.190	880
	150	13*18	0.175	1000
	150	10*20	0.175	1000
	180	10*20	0.167	1100
	220	13*20	0.110	1200
	270	13*20	0.105	1350
	330	13*25	0.093	1450
	330	16*25	0.085	1450
	390	13*30	0.072	1660
	470	16*25	0.065	1600
	560	13*30	0.050	1800
	680	18*25	0.030	2050
	820	18*30	0.028	2450
	1000	18*36	0.027	2850
120	10	6.3*12	5.400	75
	18	8*9	4.000	115
	22	8*12	3.400	120
	33	8*16	3.000	210
	47	10*13	2.800	230
	56	10*13	2.100	270
	68	10*16	2.000	230
	82	10*20	1.700	290
	100	10*20	1.500	355
	120	12*20	1.300	490
	150	13*20	1.100	545
	220	16*20	0.800	665
	470	16*31	0.460	885
