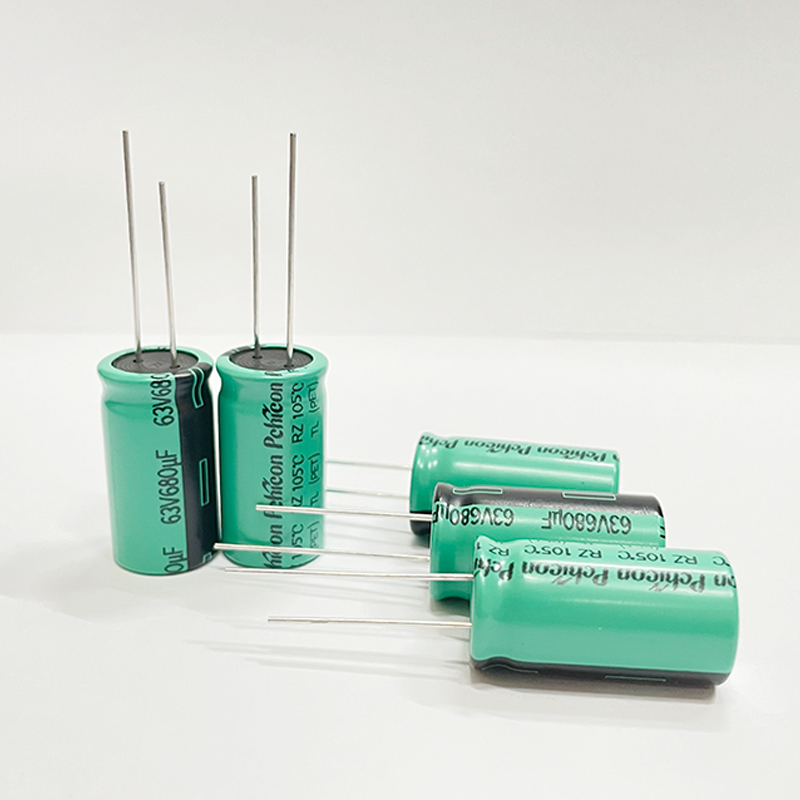

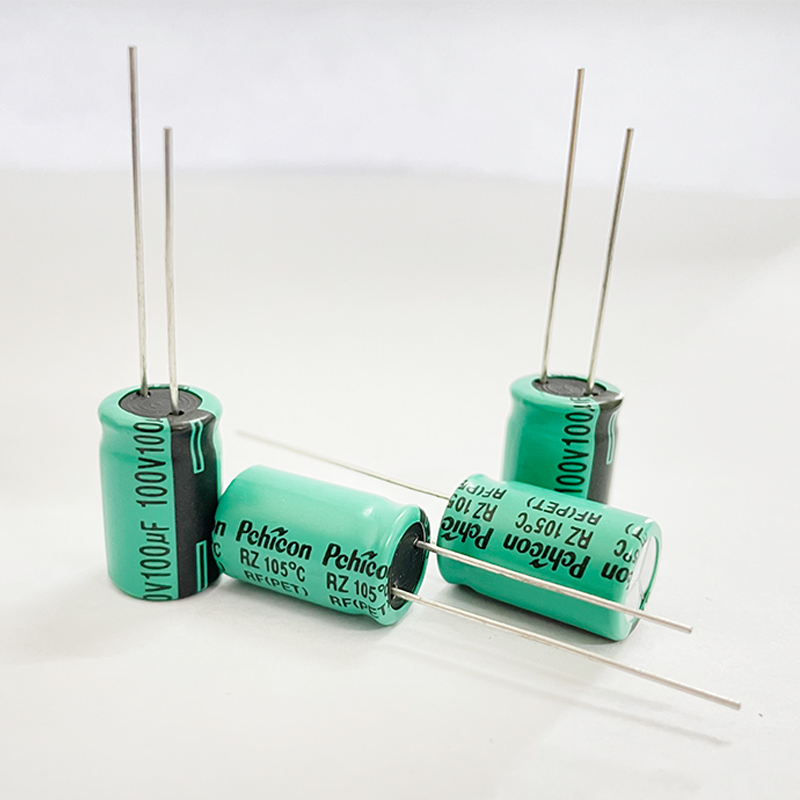

● 低ESR，超长寿命品
● 适用于LED驱动电源，通信设备、开关电源，工控设备等
● 符合RoHS
| 特点 | 低ESR,超长寿命品 |
| 温度 | -40～+105℃ |
| 额定电压 | 6.3V～100V |
| 容量 | 6.8~3300μF |
| 寿命 | 6K~10K Hrs |
| 项目Item | 特性Characteristics | ||||||||||||||||||||||||||||||||||||||||||||||||
|
工作温度范围 Operating temperature range |
-40～+105℃ | ||||||||||||||||||||||||||||||||||||||||||||||||
|
额定电压范围 Rated voltage range |
6.3～100Vdc | ||||||||||||||||||||||||||||||||||||||||||||||||
|
标称容量允许偏差 Nominal capacitance tolerance |
±20% | （at25℃120Hz） | |||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current |
I=0.01CV或3μA取大者 I=0.01CV or 3μA Whichever is greater |
25℃，2分钟(25℃，2min) | 25℃，120Hz | 25℃ | |||||||||||||||||||||||||||||||||||||||||||||
|
I：漏电流 I：Leakage current |
C：标称容量 C：Nominal capacitance |
V：额定电压 V：Rated voltage |
|||||||||||||||||||||||||||||||||||||||||||||||
|
损失角正切值(tanδ) Dissipation factor |
额定电压(Vdc)Rated voltage | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 80 | 100 | at25℃120Hz | ||||||||||||||||||||||||||||||||||||||
| tanδ(Max) | 0.22 | 0.19 | 0.16 | 0.14 | 0.12 | 0.10 | 0.09 | 0.09 | 0.09 | ||||||||||||||||||||||||||||||||||||||||
|
当容量大于1000μF时，容量每增加1000μF，tanδ增加0.02 Capacitance＞1000μF：tanδincreases by 0.02 for each 1000μF from below value |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
温度特性 Temperature characteristics |
额定电压(Vdc)Rated voltage | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 80 | 100 | at 120Hz | ||||||||||||||||||||||||||||||||||||||
|
阻抗比Max Impedance ratio |
Z(-25℃)/Z(+20℃) | 4 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||||||||||||||||||||||||||||||||||
| Z(-40℃)/Z(+20℃) | 8 | 6 | 4 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||||||||||||||||||||||||||||||||||||
|
耐久性 Load life |
在105℃环境中，连续加载直流电压与额定纹波电流规定时间后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃,after continuous loading of DC votage and rated ripple current for specified time,the product shall be tested after its temperature back to 25℃,and following requirements should be met: |
||||||||||||||||||||||||||||||||||||||||||||||||
|
容量变化 Capacitance change |
≤初始值的±25%（6.3V＆10V±30%） ≤±25%of the initial value |
ΦD (mm) |
Life(Hrs) | ||||||||||||||||||||||||||||||||||||||||||||||
|
损失角正切值 Dissipation factor |
≤初始规格值的200% ≤200%of the initial specification value |
ΦD≤6.3 | 6000 | ||||||||||||||||||||||||||||||||||||||||||||||
| ΦD=8 | 8000 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current |
≤初始规格值 ≤the initial specification value |
ΦD≥10 | 10000 | ||||||||||||||||||||||||||||||||||||||||||||||
|
高温贮存 Shelf life |
在105℃环境中，无负载放置1000小时后，待产品温度恢复到25℃进行测量时，应满足以下要求： In the environment of 105℃with 1000 hours of no load,the product shall be tested after its temperature back to 25℃,and following requirements should be met: |
||||||||||||||||||||||||||||||||||||||||||||||||
|
容量变化 Capacitance change |
≤初始值的±25%（6.3V＆10V±30%） ≤±25%of the initial value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
损失角正切值 Dissipation factor |
≤初始规格值的200% ≤200%of the initial specification value |
||||||||||||||||||||||||||||||||||||||||||||||||
|
漏电流 Leakage current |
≤初始规格值200% ≤200%of the initial specification value |
||||||||||||||||||||||||||||||||||||||||||||||||
| ΦD+0.5Max | 5 | 6.3 | 8 | 10 | 13 | 16 | 18 | 22 |
| F±0.5 | 2.0 | 2.5 | 3.5 | 5.0 | 5.0 | 7.5 | 7.5 | 10 |
| Φd±0.05 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
| a | ≤2.0 | |||||||
| Freq(Hz)Cap(μF) | 120 | 1k | 10k | 100k |
| Cap＜220 | 0.40 | 0.75 | 0.90 | 1.00 |
| 220≤Cap＜680 | 0.50 | 0.85 | 0.94 | 1.00 |
| 680≤Cap＜2200 | 0.60 | 0.87 | 0.95 | 1.00 |
| 2200≤Cap＜4700 | 0.75 | 0.90 | 0.95 | 1.00 |
| Cap≥4700 | 0.85 | 0.95 | 0.98 | 1.00 |
| 电压 WV (Vdc) | 容量 Cap (μF) | 尺寸 Size D*L(mm) | 阻抗 Impedance (Ω) | 额定纹波电流(mA) Rated ripple current |
| 6.3 | 220 | 5*11 | 0.250 | 300 |
| 470 | 6.3*12 | 0.130 | 475 | |
| 820 | 8*12 | 0.075 | 830 | |
| 1200 | 8*16 | 0.048 | 1100 | |
| 1200 | 10*13 | 0.043 | 1170 | |
| 1500 | 8*20 | 0.032 | 1320 | |
| 1800 | 10*16 | 0.030 | 1540 | |
| 2200 | 10*16 | 0.025 | 1720 | |
| 2700 | 10*25 | 0.022 | 1980 | |
| 10 | 150 | 5*11 | 0.250 | 300 |
| 330 | 6.3*12 | 0.110 | 475 | |
| 680 | 8*12 | 0.067 | 830 | |
| 1000 | 8*12 | 0.052 | 1100 | |
| 1000 | 10*13 | 0.043 | 1170 | |
| 1500 | 8*20 | 0.035 | 1320 | |
| 1500 | 10*16 | 0.032 | 1540 | |
| 1800 | 10*20 | 0.025 | 1770 | |
| 2200 | 10*25 | 0.022 | 1980 | |
| 3300 | 13*20 | 0.020 | 2180 | |
| 16 | 100 | 5*11 | 0.280 | 300 |
| 220 | 6.3*12 | 0.150 | 475 | |
| 470 | 8*12 | 0.072 | 832 | |
| 680 | 8*16 | 0.055 | 1100 | |
| 680 | 10*13 | 0.050 | 1170 | |
| 1000 | 8*20 | 0.035 | 1320 | |
| 1000 | 10*16 | 0.032 | 1540 | |
| 1500 | 10*20 | 0.028 | 1725 | |
| 1800 | 10*25 | 0.024 | 1980 | |
| 2200 | 12*20 | 0.021 | 2280 | |
| 3300 | 13*25 | 0.018 | 2991 | |
| 25 | 68 | 5*11 | 0.270 | 300 |
| 150 | 6.3*12 | 0.150 | 470 | |
| 330 | 8*12 | 0.110 | 830 | |
| 390 | 8*16 | 0.065 | 1100 | |
| 470 | 10*13 | 0.045 | 1170 | |
| 560 | 10*13 | 0.038 | 1320 | |
| 680 | 10*16 | 0.035 | 1540 | |
| 820 | 10*20 | 0.028 | 1720 | |
| 1000 | 10*20 | 0.022 | 1980 | |
| 1500 | 12*20 | 0.021 | 2180 | |
| 1800 | 13*25 | 0.019 | 2550 | |
| 35 | 47 | 5*11 | 0.300 | 300 |
| 100 | 6.3*12 | 0.150 | 470 | |
| 220 | 8*12 | 0.070 | 830 | |
| 270 | 8*16 | 0.065 | 1100 | |
| 330 | 10*13 | 0.050 | 1170 | |
| 390 | 8*20 | 0.039 | 1320 | |
| 470 | 10*16 | 0.035 | 1540 | |
| 560 | 10*20 | 0.028 | 1725 | |
| 680 | 10*25 | 0.025 | 1980 | |
| 1000 | 12*20 | 0.020 | 2182 | |
| 1200 | 12*25 | 0.018 | 2552 |
| 电压 WV (Vdc) | 容量 Cap (μF) | 尺寸 Size D*L(mm) | 阻抗 Impedance (Ω) | 额定纹波电流(mA) Rated ripple current |
| 50 | 10 | 5*11 | 0.450 | |
| 22 | 5*11 | 0.390 | 200 | |
| 56 | 6.3*12 | 0.180 | 330 | |
| 100 | 8*12 | 0.100 | 630 | |
| 120 | 8*16 | 0.080 | 830 | |
| 150 | 10*13 | 0.075 | 860 | |
| 180 | 8*20 | 0.062 | 1040 | |
| 220 | 10*16 | 0.055 | 1200 | |
| 270 | 10*20 | 0.042 | 1399 | |
| 330 | 10*16 | 0.038 | 1640 | |
| 470 | 10*20 | 0.035 | 1800 | |
| 560 | 12*20 | 0.030 | 2120 | |
| 680 | 13*30 | 0.028 | 2510 | |
| 63 | 15 | 5*11 | 0.950 | 150 |
| 33 | 6.3*12 | 0.450 | 240 | |
| 56 | 8*12 | 0.340 | 460 | |
| 82 | 8*12 | 0.200 | 610 | |
| 82 | 10*13 | 0.200 | 630 | |
| 120 | 8*16 | 0.130 | 750 | |
| 120 | 10*16 | 0.130 | 750 | |
| 180 | 10*16 | 0.059 | 1050 | |
| 220 | 20*20 | 0.065 | 1010 | |
| 330 | 13*20 | 0.055 | 1150 | |
| 390 | 13*20 | 0.052 | 1380 | |
| 470 | 13*25 | 0.038 | 1510 | |
| 470 | 16*25 | 0.037 | 1550 | |
| 80 | 68 | 10*13 | 0.200 | 440 |
| 100 | 10*16 | 0.130 | 550 | |
| 120 | 10*16 | 0.095 | 730 | |
| 150 | 10*16 | 0.073 | 800 | |
| 180 | 10*16 | 0.069 | 880 | |
| 220 | 10*20 | 0.065 | 1010 | |
| 330 | 13*20 | 0.055 | 1150 | |
| 390 | 13*20 | 0.052 | 1380 | |
| 470 | 13*35 | 0.038 | 1510 | |
| 470 | 16*25 | 0.038 | 1550 | |
| 100 | 6.8 | 5*11 | 1.420 | 110 |
| 15 | 6.3*12 | 0.620 | 180 | |
| 27 | 8*12 | 0.430 | 320 | |
| 39 | 8*16 | 0.280 | 410 | |
| 47 | 10*13 | 0.210 | 440 | |
| 56 | 8*20 | 0.500 | 520 | |
| 68 | 10*16 | 0.130 | 560 | |
| 82 | 10*16 | 0.092 | 600 | |
| 100 | 10*16 | 0.090 | 800 | |
| 120 | 10*20 | 0.075 | 930 | |
| 150 | 12*18 | 0.068 | 1000 | |
| 220 | 13*20 | 0.052 | 1150 | |
| 270 | 13*20 | 0.048 | 1380 | |
| 330 | 13*25 | 0.042 | 1550 | |
| 470 | 16*25 | 0.038 | 1700 | |
| 470 | 18*25 | 0.036 | 1750 | |
| 560 | 13*30 | 0.030 | 1820 | |
| 680 | 18*25 | 0.028 | 2020 |
